Общепромышленные устройства плавного пуска ОВЕН УПП2

Линейка устройств плавного пуска УПП2 обеспечивают управление пуском и остановкой электродвигателя мощностью до 110 кВт в режиме плавного нарастания напряжения и разработаны для использования с внешним устройством защиты электродвигателя.

Особенности и преимущества линейки УПП2:

  • Легкая установка на DIN-рейку устройств до 30 кВт.
  • Встроенный байпас.
  • 2- или 3-проводное управление запуском/остановом.
  • Отличный ресурс по запускам (до 4xIном в течение 20 секунд при тяжелом режиме работы).
  • Совместимость с системами электропитания с соединением по схеме «треугольника» и заземлением.
От 157620 руб с НДС

Конфигуратор


Цены от 157620 RUB

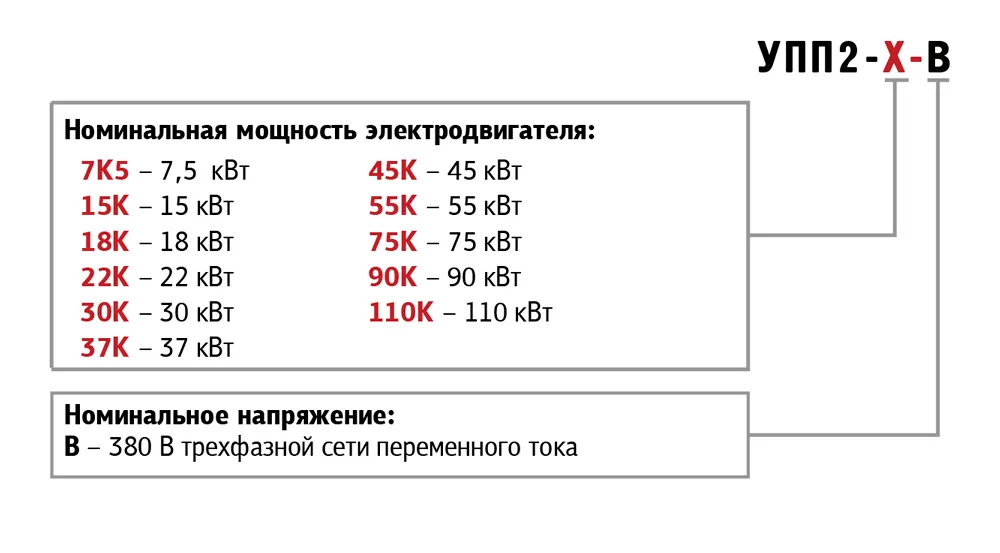

УПП2 общепромышленные устройства плавного пуска 0

Модификации

УПП2-110К-В

171420 руб с НДСПо запросу

УПП2-15К-В

46080 руб с НДСПо запросу

УПП2-18К-В

49140 руб с НДСПо запросу

УПП2-22К-В

null руб с НДС3 раб. дн

УПП2-30К-В

62400 руб с НДСПо запросу

УПП2-37К-В

75000 руб с НДСПо запросу

УПП2-45К-В

92640 руб с НДСПо запросу

УПП2-55К-В

95280 руб с НДСПо запросу

УПП2-75К-В

119340 руб с НДСНа складе

УПП2-7К5-В

null руб с НДСНа складе

УПП2-90К-В

157620 руб с НДСПо запросу

Описание


Линейка устройств плавного пуска УПП2 обеспечивает управление пуском и остановкой электродвигателей мощностью до 110 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.

Преимущества ОВЕН УПП2

  • Плавный пуск двигателя (2…20 сек).
  • Плавный останов двигателя (2…20 сек).
  • Регулировка пускового момента (30…70 %).
  • Отключение двигателя при срабатывании:
    • Системы контроля фаз сети.
    • Системы контроля частоты сети.
  • Легкая установка на DIN-рейку устройств до 30 кВт.
  • Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.
  • 2- или 3-проводное управление запуском/остановом.
  • Отличный ресурс по запускам (до 4-x Iном в течение 20 секунд при тяжелом режиме работы).
  • Совместимость с системами электропитания с соединением по схеме «треугольник» и заземлением.
  • Широкий диапазон рабочих температур.

Основные параметры

Параметр

Значение

Пусковой крутящий момент

0...70 % Мном

Время разгона

2…20 сек

Время торможения

2…20 сек

Управляющее напряжение

110…240 В (2-проводное управление)

и 380…440 В (3-проводное управление) переменного тока

Сетевое напряжение

200…440 В

Степень защиты

IP20 (до 30 кВт), IP00 (30…110 кВт)

Метод управления

Тиристорное по двум фазам

Способ настройки

Три поворотных переключателя

Технические характеристики


Параметр

Значение

Рабочий диапазон сетевого напряжения

3×170…480 В

Частота сети

47…63 Гц

Время работы без байпаса

2…20 с (во время разгона и торможения)

Число пусков в час

8

Мощность потребления, не более

4 Вт

Цепи управления

Напряжение логических входов управления N1, N2 (переменный ток)

94…300 В AC

Выходное реле

Коммутирующая способность реле (кл. 13, 14)

6 А при 30 В постоянного тока

2 А при 400 В переменного тока категории АС11

Изоляция

Электрическая прочность изоляции

3000 В

Диапазон температур окружающей среды

-10…+60 °С

Способ охлаждения

Естественная конвекция

Относительная влажность при 20 °С

95 %

Монтаж

Вертикальный ±30 °

Температурный диапазон хранения

-20…+80 °С
