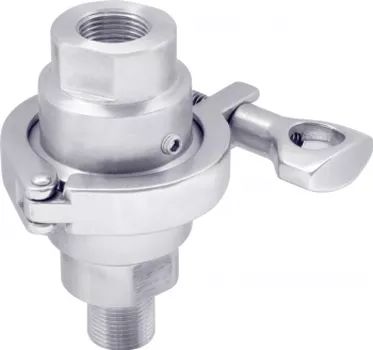

Мембранные разделители сред Росма, штуцерное присоединение с клэмповым хомутом
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость. Применяются в нефтяной, пищевой и фармацевтической промышленности.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость. Применяются в нефтяной, пищевой и фармацевтической промышленности.
При поставке разделителя в сборе с манометром, заполнение осуществляется вакуумной установкой.
Диапазон давлений, МПа
0…0,16 / 0,25 / 0,4 / 0,6 / 1,0 / 1,6 / 2,5 / 4Рабочая температура
−50…+200 °CНижний фланец
Нержавеющая сталь 08Х17Н13М2Верхний фланец
Нержавеющая сталь 08Х17Н13М2Хомут клэмпа
Нержавеющая сталь 08Х17Н13М2Мембрана
Нержавеющая сталь 08Х17Н13М2 (опционально можно заказать дополнительную фторопластовую прокладку)Номинальный диаметр DN, дюйм
1 / ³⁄2 / 2 / 5⁄2
Присоединение
ШтуцерноеРезьба присоединения
к прибору — внутренняя M20×1,5
к процессу — наружная М20×1,5Разделительная жидкость
1. Масло для пищевой промышленности HF32 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС–20 (ГОСТ13032–77)
По заказу возможно заполнение другой разделительной жидкостью.Заливное отверстие
ЕстьДополнительная погрешность вносимая разделителем
±0,5%
Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.Варианты поставки
— без средства измерения
— в сборе с манометром TM (кроме TM-320, -321)Техническая документация
ТУ 4212-004-4719015564-2013
