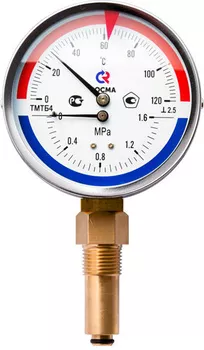

Термоманометр Росма общетехнический (радиальное присоединение)

Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

  • Конструкция
    Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
  • Диаметр корпуса
    80, 100 мм
  • Класс точности
    2,5
  • Диапазоны показаний температур
    0…120 / 150 °С
  • Диапазон показаний давлений
    0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
  • Рабочая температура
    Окружающая среда: −60…+60 °C
    Измеряемая среда: до +150 °C
  • Корпус
    IP40, cталь 10, цвет черный
  • Кольцо
    Хромированная сталь 10
  • Чувствительный элемент манометрической части
    Медный сплав
  • Чувствительный элемент термометрической части
    Биметаллическая спираль
  • Трибко-секторный механизм
    Медный сплав
  • Клапан
    Медный сплав
  • Циферблат
    Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
  • Стекло
    Минеральное
  • Штуцер для манометра
    Медный сплав
  • Штуцер для термометра
    Медный сплав или нержавеющая сталь 08Х18Н10
  • Длина погружной части, мм
    46, 64, 100 мм
  • Присоединение
    Радиальное
  • Резьба присоединения
    G½ (на клапане)
  • Межповерочный интервал
    2 года
  • Техническая документация
    ТУ 4212-001-4719015564-2008
    ГОСТ 2405-88
