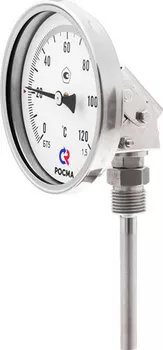

Термометр Росма коррозионностойкий (универсальное присоединение)

Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

  • Диаметр корпуса
    80, 100 мм
  • Класс точности
    1,5
  • Диапазоны показаний температур
    −30…+50 °С0…+60 °С0…+100 °С
    0…+120 °С0…+160 °С0…+250 °С
    0…+300 °С0…+350 °С0…+450 °С
  • Рабочая температура
    Окружающая среда:
    −40…+60 °C (длина погружной части 64 мм)
    −60…+60 °C (длина погружной части 100 мм и более)
  • Длина погружной части, мм
    64, 100, 150, 200, 250, 300* мм (под заказ возможно изготовление погружной части длиной до 1600 мм)
    * — кроме диаметра 80 мм
  • Корпус
    IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10, угол поворота до 90°
  • Кольцо
    Нержавеющая сталь 08Х18Н10, байонетное
  • Шток
    Нержавеющая сталь 08Х18Н10
  • Чувствительный элемент
    Биметаллическая спираль
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Минеральное
  • Присоединение
    Осевое присоединение поворотного механизма
  • Комплектность
    Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)
  • Резьба присоединения
    на штоке — G½ (под заказ другие резьбы)
  • Рабочее давление
    на штоке: 10 МПа (100 кгс/см²)
    на гильзе: 25 МПа (250 кгс/см²)
  • Регулировка
    На корпусе с тыльной стороны
  • Межповерочный интервал
    3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
    2 года — для всех остальных диапазонов
  • Техническая документация
    ТУ 4211-001-4719015564-2008
