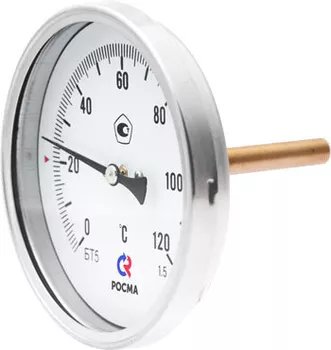

Термометр Росма общетехнический (осевое присоединение)

Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
  • Диаметр корпуса
    63, 80, 100, 150 мм
  • Класс точности
    Ø80, 100, 1501,5
    Ø632,5
  • Диапазоны показаний температур
    −40…+60 °С0…+60 °С
    0…+100 °С0…+120 °С
    0…+160 °С0…+200 °С
    0…+250 °С0…+300 °С
    0…+350 °С0…+450 °С
  • Рабочая температура
    Окружающая среда: −10…+60 °C
  • Длина погружной части, мм
    46 (кроме Ø150 или t°=0…+60
    или 0…350 / 450 °C для Ø80 и 100);
    64; 100; 150; 200;
    250 (кроме Ø63);
    300 (только для Ø100)
  • Корпус
    IP43, коррозионностойкая сталь 12Х15Г9НД
  • Кольцо
    Коррозионностойкая сталь 12Х15Г9НД, байонетное, для Ø63 — запрессованное
  • Шток
    Нержавеющая сталь 08Х18Н10
  • Чувствительный элемент
    Биметаллическая спираль
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Минеральное
  • Присоединение
    Осевое
  • Резьба присоединения
    на гильзе — G½ или M20×1,5
  • Рабочее давление
    10 МПа (латунная гильза с длинной погружной части до 100 мм)
    2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
    25 МПа (гильза из нержавеющей стали 08Х18Н10)
  • Регулировка
    на штоке (для Ø63) или на корпусе с тыльной стороны
  • Межповерочный интервал
    3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
    2 года — для всех остальных диапазонов
  • Техническая документация
    ТУ 4211-001-4719015564-2008
