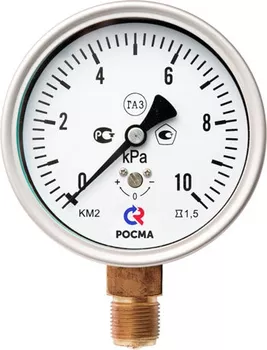

Манометр Росма для измерения низких давлений газов

Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.

  • Диаметр корпуса
    63, 100 мм
  • Класс точности
    Ø632,5
    Ø1001,5
  • Диапазон показаний давлений
    0…2,5* / 4* / 6 / 10 / 16 / 25 / 40 / 60 кПа
    KМВ−1…+1,5* / −1…+3* кПа;
    −0,8…+0,8** / −1,25…+1,25** / −5…+5** / −8…+8** / −12,5…+12,5** кПа
    * — только для Ø100
    ** — под заказ
    Также под заказ изготавливаются манометры Ø100 со шкалой в мбар.
  • Рабочие диапазоны
    Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка: шкалы
    Кратковременная нагрузка: не должна превышать 100% шкалы во избежание выхода прибора из строя.
  • Рабочая температура
    Окружающая среда: −30…+60 °C
    Измеряемая среда: до +100 °C
  • Корпус
    Ø100IP40, нержавеющая сталь
    Ø63IP40, сталь, цвет черный
  • Кольцо
    Ø100 — Байонетное, нержавеющая сталь
  • Чувствительный элемент
    Металлическая мембранная коробка — медный сплав
  • Трибко-секторный механизм
    Медный сплав
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Ø100минеральное
    Ø63органическое
  • Штуцер
    Медный сплав
  • Присоединение
    Ø100Радиальное
    Ø63Радиальное или осевое (под заказ)
  • Резьба присоединения
    Ø100G½ или M20×1,5
    Ø63M12×1,5
  • Марка стали
    Ø10008Х18Н10 (корпус, кольцо)
    Ø63Сталь 10 (корпус)
  • Межповерочный интервал
    1 год
  • Техническая документация
    ТУ 4212-002-4719015564-2008
    ГОСТ 2405-88
