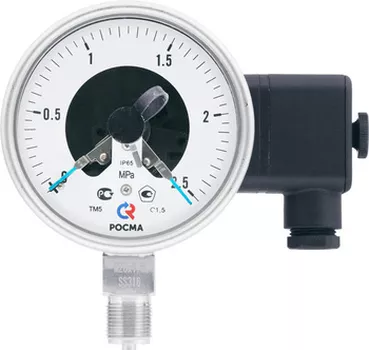

Манометр Росма коррозионностойкий виброустойчивый с электроконтактной приставкой

Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

  • Диаметр корпуса
    100, 150 мм
  • Класс точности
    1,5
  • Диапазон показаний давлений
    ТМ0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа
    ТВ*−0,1…0 МПа
    ТМВ*−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
    * — под заказ, только исполнение I, II, V
  • Рабочая температура
    Окружающая среда:
    −60…+60 °C (силикон АК-50)
    −60…+60 °C (без заполнения)
    Измеряемая среда:
    −30…+150 °C (без заполнения)
    −30…+100 °C (с заполнением)
  • Электрическая схема
    Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ)
    Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)**
    ** — только ТМ
  • Тип контактов
    с магнитным поджатием, серебряное покрытие
  • Максимальное напряжение
    −220 В, ~380 В
  • Максимальный ток
    1 А
  • Максимальная разрывная мощность контактов
    30 Вт, 50 В·А
  • Минимальные электрические характеристики
    Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
  • Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
    ±4
  • Корпус
    IP65, нержавеющая сталь
  • Кольцо
    нержавеющая сталь, байонетное
  • Штуцер
    нержавеющая сталь
  • Чувствительный элемент
    нержавеющая сталь
  • Трибко-секторный механизм
    нержавеющая сталь
  • Марка стали
    Корпус и кольцо — 08Х18Н10
    Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Органическое
  • Подключение
    Через клеммную коробку
  • Присоединение
    Радиальное
  • Резьба присоединения
    M20×1,5 (под заказ другие резьбы)
  • Межповерочный интервал
    2 года
  • Техническая документация
    ТУ 4212-001-4719015564-2008
    ГОСТ 2405-88
