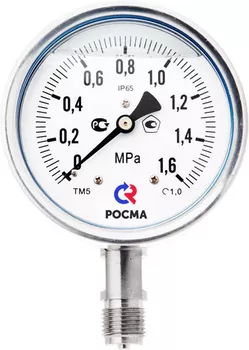

Манометр Росма коррозионностойкий виброустойчивый
Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65.
Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса
ТМ 40, 50, 63, 100, 150 мм ТВ, ТМВ 63, 100, 150 мм Класс точности
Ø100, 150 1 Ø63 1,5 Ø40, 50 2,5 Диапазон показаний давлений
* — только для радиальных Ø100, 150 ммТМ (Ø40, 50) 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа ТМ (Ø63, 100, 150) 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа ТВ*** −0,1…0 МПа ТМВ*** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
** — только для Ø100, 150 мм
*** — только для Ø40, 50 ммРабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалыРабочая температура
Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
−30…+200 °C (без заполнения)
−30…+100 °C (с заполнением)Корпус
IP65, нержавеющая стальКольцо
Нержавеющая сталь
Ø100, 150 — байонетное
Ø40, 50, 63 — завальцованноеЧувствительный элемент
Нержавеющая стальТрибко-секторный механизм
Нержавеющая сталь
Циферблат
Алюминий, шкала черная на белом фонеСтрелка
Алюминий черного цветаСтекло
ОрганическоеШтуцер
Нержавеющая стальПрисоединение
Радиальное — Ø все;
Осевое — Ø40, 50, 63;
Эксцентрическое — Ø100, 150Резьба присоединения
Другие резьбы под заказ.Ø100, 150 G½, M20×1,5, NPT½ Ø63 G¼, M12×1,5 Ø50 G¼ Ø40 G⅛ Марка стали
Корпус и кольцо — 08Х18Н10
Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2Межповерочный интервал
2 годаТехническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
