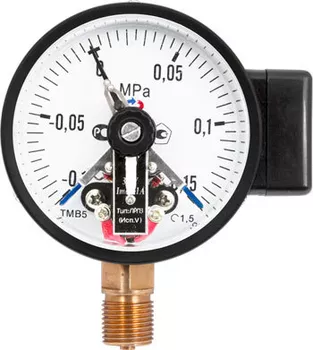

Манометр Росма с электроконтактной приставкой

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:

  • Электрическая схема:
  • исполнение I (ОЗ — один замыкающий контакт)
  • исполнение II (ОР — один размыкающий контакт)
  • исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
  • исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
  • исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
  • исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
    • максимальное напряжение: -220 В, ~380 В
    • максимальный ток: 1, А
    • максимальная разрывная мощность контактов: 30 Вт, 50 В•А
  • Диаметр корпуса
    100, 150 мм
  • Класс точности
    1,5
  • Диапазон показаний давлений
    0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПаТМ
    −0,1…0 МПаТВ*
    −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПаТМВ*
    * — только исполнение I, II, V.
  • Рабочая температура
    Окружающая среда: −60…+60 °C
    Измеряемая среда: до +150 °C
  • Конструкция
    Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
  • Принцип действия
    Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
  • Электрическая схема
    Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ)
    Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)**
    ** — только ТМ
  • Тип контактов
    с магнитным поджатием, серебряное покрытие
  • Максимальное напряжение
    −220 В, ~380 В
  • Максимальный ток
    1 А
  • Максимальная разрывная мощность контактов
    30 Вт, 50 В·А
  • Минимальные электрические характеристики
    Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
  • Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
    ±4
  • Корпус
    IP40, сталь, цвет черный
  • Кольцо
    Сталь, цвет черный
  • Штуцер
    Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
  • Чувствительный элемент
    Медный сплав (100 МПа — сталь 38ХМ)
  • Трибко-секторный механизм
    Медный сплав
  • Марка стали
    Корпус, кольцо — сталь 10
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Органическое
  • Присоединение
    Радиальное
  • Резьба присоединения
    G½ или М20×1,5
  • Межповерочный интервал
    2 года
  • Техническая документация
    ТУ 4212-001-4719015564-2008
    ГОСТ 2405-88
