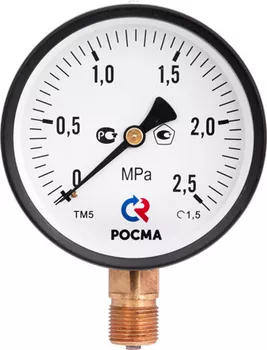

Манометр Росма в стандартном исполнении
Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса
40, 50, 63, 100, 150 ммКласс точности
Ø100, 150 1,5 Ø63 2,5 Ø40, 50 2,5 Диапазон показаний давлений
* — только для радиальных Ø100 и Ø150ТМ 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** МПа ТВ**** −0,1…0 МПа ТМВ**** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63
**** — кроме Ø50, осевые Ø100 под заказРабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалыРабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °CКорпус
IP40, сталь, цвет черныйКольцо
Сталь, цвет черныйЧувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фонеСтекло
МинеральноеШтуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)Присоединение
Радиальное или осевое* (Ø150; 100 МПа — только радиальное)
* — для ТВ-510 и ТМВ-510 под заказРезьба присоединения
* — под заказ другие резьбыØ100, 150 G½, M20×1,5 Ø50, 63 G¼, M12×1,5 Ø40 G⅛, M10×1 Марка стали
Корпус, кольцо — сталь 10Межповерочный интервал
2 годаТехническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
