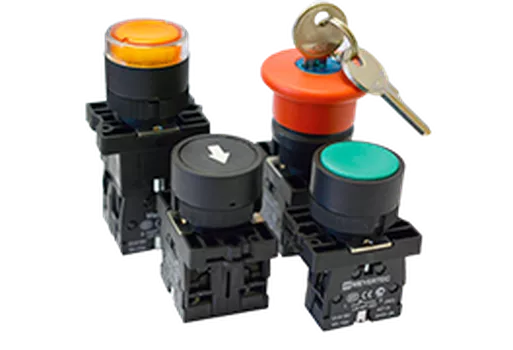

Кнопки, переключатели, лампы в пластиковом исполнении IP40 Meyertec MTB2-E

От 90 руб с НДС

Конфигуратор


Цены от 90 RUB

Модификации

MT22-F06

null руб с НДСНа складе

MTB2-BE11

null руб с НДСНа складе

MTB2-BE12

null руб с НДСНа складе

MTB2-F02

213.6 руб с НДСНа складе

MTB2-F03

229.2 руб с НДСНа складе

MTB2-F04

229.2 руб с НДСНа складе

КОМПЛЕКТ ДЕРЖАТЕЛЕЙ MTB2-F10 (5 ШТ.)

109.2 руб с НДСНа складе

КОМПЛЕКТ ДЕРЖАТЕЛЕЙ MTB2-F11 (5 ШТ.)

109.2 руб с НДСНа складе

КОМПЛЕКТ ЗАГЛУШЕК MTB2-F09 (2 ШТ.)

79.2 руб с НДСНа складе

КОМПЛЕКТ КЛЮЧЕЙ RONIS MTB2-F455 (2 ШТ.)

133.2 руб с НДСНа складе

КОМПЛЕКТ КОЖУХОВ MTB2-F08 (2 ШТ.)

79.2 руб с НДСНа складе

КОМПЛЕКТ ТАБЛИЧЕК MTB2-F07 (2 ШТ.)

129.6 руб с НДСНа складе

КОМПЛЕКТ ТАБЛИЧЕК MTB2-F12 (2 ШТ.)

169.2 руб с НДСНа складе

MTB2-EA1

90 руб с НДСНа складе

MTB2-EA2

null руб с НДСНа складе

MTB2-EA3

null руб с НДСНа складе

MTB2-EA331

104.4 руб с НДСНа складе

MTB2-EA334

104.4 руб с НДСНа складе

MTB2-EA335

104.4 руб с НДСНа складе

MTB2-EA4

null руб с НДСНа складе

MTB2-EA432

104.4 руб с НДСНа складе

MTB2-EA434

104.4 руб с НДСНа складе

MTB2-EA5

90 руб с НДСНа складе

MTB2-EA6

90 руб с НДСНа складе

MTB2-EC4

183.6 руб с НДСНа складе

Описание


Светосигнальная арматура серии MTB2-Е предназначена для использования в электрических цепях переменного тока (АС) с частотой 50Гц или 60Гц, при номинальном напряжении 380 В, а также в цепях постоянного тока (DC) при номинальном напряжении 250 В.

Применяется для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

Обращаем Ваше внимание на то, что электротехническая продукция Meyertec заказывается согласно минимальной кратности упаковки, указанной в прайс-листе. При создании счета, в случае если количества в запросе не соответствуют кратности, они автоматически увеличиваются в соответствии с кратностью.»

Функциональные преимущества

  • Удобная фиксация головки кнопки в панели электрощита
  • Установка в панели толщиной до 4 мм
  • Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении Достижение степени защиты IP40 с лицевой панели
  • Монтаж основания с блок-контактом простым защелкиванием
  • Жесткая фиксация в собранном положении
  • Демонтаж с помощью отвертки
ИзображениеТипУпаковка, шт.
(кратность заказа)
АртикулЦенаЗаказать
Основание с контактным блоком
Основание с контактным блоком
1NO10MTB2-EZ11
заказать
1NC10MTB2-EZ12
заказать
2NO10MTB2-EZ13
заказать
2NC10MTB2-EZ14
заказать
1NO + 1NC10MTB2-EZ15
заказать
Головка кнопки, плоский толкатель
Сигнальные лампы в сборе
Белый1MTB2-EA1
заказать
Черный10MTB2-EA2
заказать
Зеленый10MTB2-EA3
заказать
Красный10MTB2-EA4
заказать
Желтый1MTB2-EA5
заказать
Синий1MTB2-EA6
заказать
Головка кнопки, толкатель с маркировкой
Головка кнопки, толкатель с маркировкой
зеленый, знак "I"1MTB2-EA331
заказать
белый, знак "стрелка вверх"1MTB2-EA334
заказать
черный, знак "стрелка вверх"1MTB2-EA335
заказать
красный, знак "О"1MTB2-EA432
заказать
красный, знак "stop"1MTB2-EA434
заказать
Головки кнопок управления с грибовидным толкателем
Головки кнопок управления с грибовидным толкателем
без фиксации, красный, 40 мм10MTB2-EC4
заказать
без фиксации, красный, 60 мм1MTB2-ER4
заказать
возврат поворотом, красный, 30 мм1MTB2-ES44
заказать
возврат поворотом, красный, 40 мм10MTB2-ES54
заказать
возврат поворотом, красный, 60 мм1MTB2-ES64
заказать
возврат ключом, красный, 40 мм, ключ Ronis 4551MTB2-ES14
заказать
Головки кнопок управления с двойным толкателем
Головки кнопок управления с двойным толкателем
красный/зеленый, плоский толкатель10MTB2-EL83
заказать
красный/зеленый, выступающий толкатель1MTB2-EL84
заказать
Головка переключателя короткая ручка
Головка переключателя короткая ручка
2 положения с фиксацией10MTB2-ED2
заказать
3 положения с фиксацией10MTB2-ED3
заказать
2 положения с возвратом1MTB2-ED4
заказать
3 положения с возвратом1MTB2-ED5
заказать
Головки переключателей с ключом
Головки переключателей с ключом
3 положения с фиксацией, 3 выемки1MTB2-EG0
заказать
2 положения с фиксацией, 1 выемка10MTB2-EG2
заказать
2 положения с фиксацией, 2 выемки1MTB2-EG3
заказать
3 положения с возвратом, 1 выемка1MTB2-EG4
заказать
2 положения с возвратом, 1 выемка1MTB2-EG5
заказать
3 положения, возврат и фиксация, 1 выемка1MTB2-EG6
заказать
3 положения с фиксацией, 1 выемка1MTB2-EG7
заказать
Головки кнопок с подсветкой
Головки кнопок с подсветкой
зеленый10MTB2-EW33
заказать
красный10MTB2-EW34
заказать
желтый1MTB2-EW35
заказать
синий1MTB2-EW36
заказать
Головки кнопок управления с двойным толкателем, с подсветкой
Головки кнопок управления с двойным толкателем, с подсветкой
красный/зеленый10MTB2-EW84
заказать
Основания с LED модулем подсветки и контактным блоком
Основания с LED модулем подсветки и контактным блоком
белый, 24V AC/DC1MTB2-EW611
заказать
зеленый, 24V AC/DC10MTB2-EW613
заказать
красный, 24V AC/DC10MTB2-EW614
заказать
желтый, 24V AC/DC10MTB2-EW615
заказать
синий, 24V AC/DC1MTB2-EW616
заказать
белый, 220V AC/DC1MTB2-EW631
заказать
зеленый, 220V AC/DC10MTB2-EW633
заказать
красный , 220V AC/DC10MTB2-EW634
заказать
желтый, 220V AC/DC10MTB2-EW635
заказать
синий, 220V AC/DC1MTB2-EW636
заказать
Сигнальные LED лампы
Сигнальные LED лампы
белый, 24V AC/DC1MTB2-EV611
заказать
зеленый, 24V AC/DC1MTB2-EV613
заказать
красный, 24V AC/DC1MTB2-EV614
заказать
желтый, 24V AC/DC1MTB2-EV615
заказать
синий, 24V AC/DC1MTB2-EV616
заказать
белый, 220V AC/DC1MTB2-EV631
заказать
зеленый, 220V AC/DC1MTB2-EV633
заказать
красный , 220V AC/DC1MTB2-EV634
заказать
желтый, 220V AC/DC1MTB2-EV635
заказать
синий, 220V AC/DC1MTB2-EV636
заказать

Аксеcсуары

ИзображениеНаименованиеАртикулЦенаЗаказать
Модуль фиксации
Модуль фиксацииMTB2-F02
заказать
Защитный кожух-рамка, желтый, 60 мм
Защитный кожух-рамка, желтый, 60 ммMTB2-F03
заказать
Прозрачный кожух-блокировка
Прозрачный кожух-блокировкаMTB2-F04
заказать
Монтажный ключ
Монтажный ключMT22-F06
заказать
Комплект желтых табличек, круг, «Emergency Stop», 60мм
Комплект желтых табличек, круг, «Emergency Stop», 60мм (уп. 2 шт.)КОМПЛЕКТ ТАБЛИЧЕК MTB2-F07 (2 ШТ.)
заказать
Комплект желтых табличек, круг, «Emergency Stop», 90мм
Комплект желтых табличек, круг, «Emergency Stop», 90мм (уп. 2 шт.)КОМПЛЕКТ ТАБЛИЧЕК MTB2-F12 (2 ШТ.)
заказать
Силиконовый защитный кожух
Силиконовый защитный кожух (уп. 2 шт.)КОМПЛЕКТ КОЖУХОВ MTB2-F08 (2 ШТ.)
заказать
Заглушка 22 мм
Заглушка 22 ммКОМПЛЕКТ ЗАГЛУШЕК MTB2-F09 (2 ШТ.)
заказать
Комплект держателей маркировки
Комплект держателей маркировки, 25х11мм, (уп. 5 шт.)КОМПЛЕКТ ДЕРЖАТЕЛЕЙ MTB2-F11 (5 ШТ.)
заказать
Комплект держателей маркировки
Комплект держателей маркировки, 25х18мм, (уп. 5 шт.)КОМПЛЕКТ ДЕРЖАТЕЛЕЙ MTB2-F10 (5 ШТ.)
заказать
Комплект ключей RONIS №455
Комплект ключей RONIS №455 (уп. 2шт.)КОМПЛЕКТ КЛЮЧЕЙ RONIS MTB2-F455 (2 ШТ.)
заказать
Блок-контакт NO
Блок-контакт NOMTB2-BE11
заказать
Блок-контакт NC
Блок-контакт NCMTB2-BE12
заказать

Технические характеристики


Модульная конструкция серии МТВ2-E

Модульная конструкция серии МТВ2-E

Характеристики окружающей среды

Температурный диапазон

Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C

Влажность: до 90 %, без конденсата

Вибростойкость

Грибовидная 60 мм кнопка: 8 g.

Остальные кнопки и переключатели: 15 g.

Ударопрочность

Кнопки управления:  70 g.

Грибовидные кнопки: 15 g.

Селекторные переключатели: 120 g.

Степень защиты

IP 40 в смонтированном положении.

Механическая износостойкость

Головка грибовидной кнопки: 300 000 циклов;

остальные головки кнопок и переключателей:  3 000 000 циклов.

Характеристики контактного блока

Номинальный ток термической стой-кости (Ith)

10 A

Номинальное напряжение изоляции (Ui)

415 В

Типы контактной группы

Нормально-закрытый N.C., нормально- открытый  N.O.

Усилие нажатия

Кнопки со скрытым или выступающим толкателем - с 1N.O. контактом: 10Н; с 1N.C. контактом: 8Н Дополнительные контакты - N.O.

Подключение проводников

Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2  (16AWG) или 1×2.5 мм2 (14AWG)

Защита цепи от короткого замыкания

Использование плавкого предохранителя 10 А

Технические характеристики сигнальных ламп

Тип лампы

LED (Light-emitting diode)

Номинальное напряжение питания
Срок службы

AC/DC 24 В

AC/DC 110 В

AC/DC 220 В

AC/DC 380 В

>30 000 часов

Диапазон рабочего напряжения

 0.85 Un ≤ Un ≤ 1.1Un

Компоненты и материалы

Серия

Головка

Толкатель

Основание

Контакт

Оболочка БК

MTB2-B

PBT

PBT

PBT

Сплав серебра и никеля

PBT (Полибутилентерефталат)

Зависимость коммутационного ресурса от электрических показателей

  • Номинальный коммутируемый ток в соответствии с МЭК 60947-5-1 приложение С:
  • Категории применения: АС15, DC13
  • Средняя частота коммутаций: 3600 циклов в час
  • Коэффициент загрузки: 0,5
  • Частота переменного тока: 50-60 Гц
Номинальное рабочее напряжение, Ue (В)

380

250

240

125

Номинальный рабочий ток, А

AC-15

2.5

-

3

-

DC-13

-

0.27

-

0.55

Монтаж пластиковой серии

Вставьте головку изделия с лицевой стороны панели и закрепите ее с помощью гайки
Установите основание с блок-контактом монтажной петелькой вверх
Надавите на основание с блок-контактом до характерного щелчка
В одну конструкцию можно установить до 6 блок-контактов (3 пары)

Демонтаж пластиковой серии

Вставьте отвертку в монтажную петельку и надавите вниз, как показано на рисунке
Надавите на основание с блок-контактом до характерного щелчка

Рекомендации по монтажу





A

B

C



Стандартная кнопка

Ø22, 3 мм

>=50 мм

>=35 мм

Поворотный переключатель

>=50 мм

>=35 мм

Грибовидная кнопка

>=50 мм

>=42 мм

Большая грибовидная кнопка

>=70 мм

>=70 мм

Возможность маркировки функций

Возможность маркировки функций

Документация


Документы для Кнопки, переключатели, лампы в пластиковом исполнении IP40 MTB2-Е
