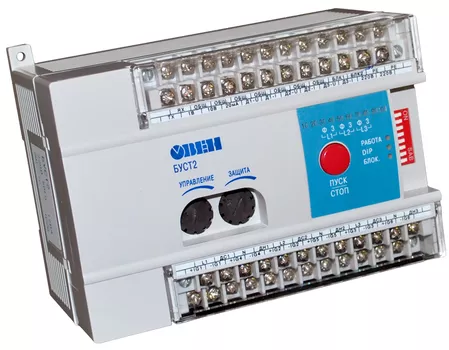

Блок управления тиристорами и симисторами ОВЕН БУСТ2

Предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др.

Конфигуратор


Модификации

БУСТ2

null руб с НДСНа складе

Описание


Назначение блока управления тиристорами и симисторами ОВЕН БУСТ2

Предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др.

БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, ОВЕН ТРМ10, ОВЕН ТРМ210, ОВЕН ТРМ251, ОВЕН ТРМ151 или ПЛК ОВЕН.

Прибор выпускается в корпусе креплением на Din - рейку.

Функциональные возможности

  • Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)...20 мА, 0...5 мА, 0...10 В, 0...1 В поступающих от регулятора
  • Управление нагрузкой, включенной «ЗВЕЗДОЙ» и «ТРЕУГОЛЬНИКОМ»
  • Управление активной и активно-индуктивной нагрузкой (cos φ>0,4)
  • Управление мощными симисторами и тиристорами с токами управления до 1,5 А
  • Ручное регулирование мощности с помощью встроенного потенциометра
  • Два метода управления симисторами или тиристорами, в зависимости от инерционности нагрузки и уровня помех в сети
  • Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
  • Светодиодная индикация уровня мощности (10 уровней от 0 до 100 %)
  • Возможность внешней блокировки управления нагрузкой
  • Работа с одно-, двух- и трехфазной нагрузкой

Переключение режимов

  • Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей
  • Мгновенный выход на заданный уровень мощности для управления низко-инерционными нагрузками

Технические характеристики


Питание

Наименование

Значение

Напряжение питания, В

220

Частота, Гц

50

Допустимое отклонение напряжения питания от номинала, %

-15...+10

Потребляемая мощность, ВА,

не более 4

Входы

Наименование

Значение

Входы управления/входное сопротивление

0...1 В/47кОм

0...10 В/47кОм

0...20 мА/50 Ом

4...20 мА/50 Ом

Напряжение низкого уровня на входе «Блокировка», В

0...0,4

Напряжение высокого уровня на входе «Блокировка», В

2,4...5

Выходы

Наименование

Значение

Импульсный ток управления, А, не менее

0,5 либо 1,5, в зависимости от настроек блока

Документация


Документы для БУСТ2 блок управления тиристорами и симисторами
