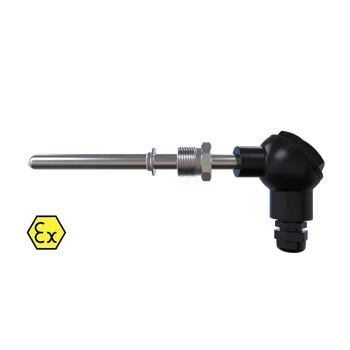

ДТСхх5 термосопротивления с коммутационной головкой EXIA

От 3144 руб с НДС

Конфигуратор


Цены от 3144 RUB

Модификации

2ДТС025Л-50М.В3.2000.ЕХI-Т2

4920 руб с НДСПо запросу

2ДТС025Л-50М.В3.2000.ЕХI-Т3

4920 руб с НДС6 раб. дн

2ДТС025Л-50М.В3.2000.ЕХI-Т4

4920 руб с НДС6 раб. дн

ДТС015-50П.В3.250.ЕХI-Т2

6888 руб с НДС150 раб. дн

ДТС075-50П.А3.60.ЕХI-Т5

9604.8 руб с НДСПо запросу

ДТС075-50П.А3.80.ЕХI-Т2

9604.8 руб с НДС150 раб. дн

ДТС015Л-РТ100.В3.60.ЕХI-Т4

4980 руб с НДС4 раб. дн

ДТС025-РТ1000.В3.250.ЕХI-Т5

4980 руб с НДСПо запросу

ДТС035-РТ100.В3.800

3144 руб с НДС11 раб. дн

ДТС145-РТ100.В3.80.МГ.ЕХI-Т4

6270 руб с НДС6 раб. дн

ДТС335-РТ100.В3.80.МГ.ЕХI-Т1

6270 руб с НДС4 раб. дн

2ДТС025Л-РТ1000.В2.100.МГ.ЕХI-Т6

8694 руб с НДСПо запросу

2ДТС035Л-100М.В3.120.ЕХI-Т3

4320 руб с НДСПо запросу

2ДТС035Л-50М.В3.100.ЕХI-Т5

3720 руб с НДС4 раб. дн

2ДТС035Л-50М.В3.250.ЕХI-Т4

3720 руб с НДС4 раб. дн

2ДТС035Л-РТ100.В3.1000.ЕХI-Т3

11556 руб с НДСПо запросу

2ДТС045Л-100П.В2.120.МГ.ЕХI-Т1

12246 руб с НДСПо запросу

2ДТС045Л-100П.В2.120.МГ.ЕХI-Т2

12246 руб с НДСПо запросу

2ДТС045Л-100П.В2.120.МГ.ЕХI-Т6

12246 руб с НДСПо запросу

2ДТС045Л-100П.В4.120.ЕХI-Т4

12156 руб с НДС150 раб. дн

2ДТС045Л-50М.В3.160.ЕХI-Т2

3720 руб с НДСПо запросу

2ДТС045Л-50М.В3.250.ЕХI-Т4

3720 руб с НДСПо запросу

2ДТС045Л-50М.В3.80.ЕХI-Т4

3720 руб с НДС4 раб. дн

2ДТС045Л-РТ100.В4.1000.ЕХI-Т3

12156 руб с НДС6 раб. дн

2ДТС055Л-50М.В3.250.ЕХI-Т4

3720 руб с НДС6 раб. дн

Описание


ВЫБРАТЬ И ЗАКАЗАТЬ

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная

электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 5 рабочих дней

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1…Т6

Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики


При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Характеристики

ДТСхх5-ЕХ

ДТС125Л-ЕX

Номинальная статическая характеристика (НСХ)

50М, 100М

50П, 100П

Pt100, Pt500,

Pt1000

50М, 100М

50П, 100П

PT100, PT500, PT1000

Диапазон измеряемых температур:

- класс допуска А



–100…+450 °C

–30…+300 °C



–60…+100 °C

–30…+100 °C

- класс допуска В и С

–50…+180 °C

–196…+500 °C

–50…+500 °C

–50…+100 °C

–50…+100 °C

Температура окружающей среды

- для температурных классов Т5…Т1

–60…+85 °C
- для температурных классов Т6–60…+80 °C

Условное давление

0,1…6,3 МПа (в зависимости от конструктивного исполнения)

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Материал коммутационной головки

пластмассовая, металлическая

Тип резьбового штуцера

метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т

Степень защиты

IP54 (IP65 – для датчиков с металлической головкой)

Средний срок службы

не менее 10 лет

Маркировка взрывозащиты

0Ex ia IIC T1...T6 Ga

Параметры искробезопасных электрических цепей

Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ
