Обращаем внимание, что с января 2022 года компания ОВЕН временно не имеет возможности выпускать преобразователи давления ПД150 как средство измерений (с отметкой о поверках в паспорте и внесением во ФГИС АРШИН). |

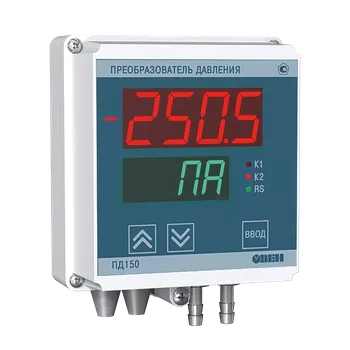

Электронный тягонапоромер, тягомер, перепадомер ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (Modbus RTU) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Преобразователь ПД150 применяется в котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.
В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления в системе, контроля загрязнения воздушных фильтров, обрыва ремней вентиляторов.
Также преобразователь на низкие давления ПД150 может применяться в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
- Универсальный источник питания 220 В / 24 В.
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Удобство эксплуатации – регулировка яркости индикации, максимальная русификация индикации и меню настройки.
- Возможность калибровки «нуля» и диапазона по эталонному давлению.
- Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
- Верхний предел измерений – от 200 Па до 100 кПа.
- Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
- Межповерочный интервал – 5 лет.
Технические характеристики
Характеристика | Значение |
Питание | |
| Напряжение питания постоянного тока | 20 … 60 В (номинальное значение 24 В) |
Напряжение питания переменного тока | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц |
Потребляемая мощность | 7,0 ВА |
Каналы измерения | |
Диапазон измеряемого давления | от 0,2 до 100,0 кПа |
Класс точности, не более | 0,25; 0,5; 1,0; 1,5 % от ВПИ |
Межповерочный интервал | 5 лет |
Перегрузочная способность | не менее 400 % от ВПИ |
Предельное давление перегрузки | не менее 700 % от ВПИ |
Период обновления результатов измерения, не более | 0,2 сек |
Дискретные выходы | |
Количество | 2 |
Тип | электромагнитное реле |
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее | 1500 В |
| Максимальное коммутируемое напряжение, не более: | |
- для переменного тока | 250 В |
| - для постоянного тока | 30 В |
| Максимальное коммутируемый ток (cos =1), не более: | |
- для напряжения переменного тока | 5 А |
| - для напряжения постоянного тока | 10 А |
Диапазон задания уставок срабатывания дискретных выходов от ДИ | от 1 до 99 % |
Гистерезис уставок от ДИ | от 0 до 50 % |
Интерфейс RS-485 | |
Скорость обмена | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек |
Протоколы связи | Modbus RTU, Modbus ASCII |
Входное сопротивление | 12 кОм (стандартная нагрузка) |
Тип используемого кабеля | экранированная витая пара |
Длина линии связи, не более | 1200 м |
Аналоговый выход | |
| Тип выходного сигнала | постоянный ток от 4 до 20 мА |
| Схема подключения | 2-проводная «токовая петля» |
| Максимальное сопротивление нагрузки, Ом | 1000 ±1 % |
| Разрешающая способность, мкА, не более | 10 |
Конструктивное исполнение | |
Тип присоединительного штуцера | штуцер «елочка» под трубку с внутренним диаметром 4-7 мм |
Габаритные размеры | 105×137×65 мм |
Масса прибора, не более | 0,4 кг |
Степень защиты корпуса | IP54 |
Надежность | |
Средний срок службы, не менее | 12 лет |
Гарантийный срок службы | 2 года |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от - 20 до +60 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
