РД55-ДИ реле избыточного давления для насосов, систем водоснабжения и котельных
Конфигуратор
Цены от 1800 RUB
Модификации
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
Описание

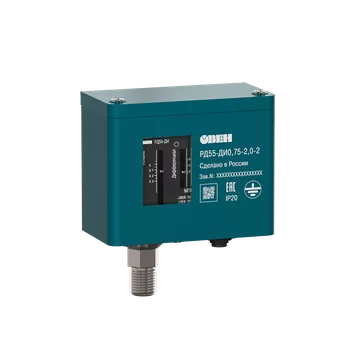

РД55-ДИ представляет собой механическое реле избыточного давления. Реле предназначено для управления аварийной сигнализацией путем переключения электрической цепи при падении давления в системе. Порог срабатывания реле и дифференциал настраивается пользователем.
Реле давления РД55-ДИ применяется для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.
Купить реле избыточного давления можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.
Среда измерения
Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси.
Отличительные особенности
- Надежность – цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу реле.
- Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
Основные характеристики
- Коммутируемый ток – 10 А, 250 В AC.
- Контролируемое давление – избыточное до 1,4 МПа.
- Присоединение к процессу – штуцер G1/2′′, G1/4′′.
- Максимальное рабочее давление – до 2 МПа.
- Выходной сигнал – однополюсный перекидной контакт SPDT.
Технические характеристики
Параметр | Значение | ||
Общие характеристики | |||
| РД55-ДИ0,3 | РД55-ДИ0,75 | РД55-ДИ1,4 |
Диапазон задаваемой уставки избыточного давления (Руст.) | -0,05...0,3 МПа | -0,02…0,75 МПа | 0,2…1,4 МПа |
Диапазон задания дифференциала (Рдиф.) | 35...150 кПа | 70...400 кПа | 100...400 кПа |
Максимальное рабочее давление | 1,65 МПа | 2,0 МПа | 2,0 МПа |
Характеристики контактной группы реле | |||
Тип управляющего выхода | Однополюсный перекидной контакт SPDT | ||
Максимальный ток при напряжении переменного тока 125 VAC | Полная нагрузка: 20 А Пусковой ток: 72 А | ||
Максимальный ток при напряжении переменного тока 250 VAC | Полная нагрузка: 10 А Пусковой ток: 72 А | ||
Максимальный ток при напряжении постоянного тока 24 VDC | Полная нагрузка: 8 А Пусковой ток: 64 А | ||
Конструктивные параметры | |||
Подвод давления к прибору | G1/2’’; G1/4’’ | ||
Степень защиты по ГОСТ 14254 | IP20 | ||
Масса прибора, не более | Без упаковки: 400 г С упаковкой: 450 г | ||
Характеристики надежности | |||
Срок службы, не менее | 5 лет | ||
Условия эксплуатации | |||
Температура измеряемой среды | -40…+120 °С | ||
Температура окружающей среды | -40…+65 °С | ||
Относительная влажность, не более | 85 % (при +25 °С) | ||
Атмосферное давление | 84...106,7 кПа | ||
