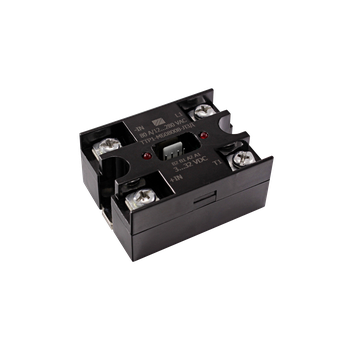

ТТР1-МБ...-Л3Д твердотельные реле с дополнительным питанием для управления малыми токами
От 2964 руб с НДС
Конфигуратор
Цены от 2964 RUB
Модификации
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
Описание
Твердотельные реле с дополнительным питанием для управления малыми токами, с контролем перехода фазы через «ноль», сигнал управления – 3...32 VDC.
Особенности
- Ток управления до 1 мА.
- Защита от перенапряжения по выходу с помощью защитных диодов.
- Выходной каскад на тиристорах для сложных промышленных нагрузок.
Модификации и коммутируемый ток, среднеквадратичное значение
Модификация | Рекомендуемый режим | Предельно допустимый режим |
ТТР1-МБ01008-Л3Д | ~8 А | ~10 А |
ТТР1-МБ02508-Л3Д | ~20 А | ~25 А |
ТТР1-МБ04008-Л3Д | ~30 А | ~40 А |
ТТР1-МБ06308-Л3Д | ~48 А | ~63 А |
ТТР1-МБ08008-Л3Д | ~70 А | ~80 А |
ТТР1-МБ10008-Л3Д | ~80 А | ~100 А |
Технические характеристики
Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | Режим измерения | |
не менее | не более | |||
| Ток утечки на выходе в выключенном состоянии (пиковое значение), мА | Iут.вых | ±1,0 | Uвх =0,8 В; Uком =±400 В; Uпит =24 В | |
| Выходное остаточное напряжение (пиковое значение), В | Uос | 1,5 | Uвх =3 В; Uпит =24 В; Iком = ~10, 25, 40, 80, 100 А | |
| 1,6 | Uвх =3 В; Uпит =24 В; Iком = ~63 А | |||
| Входной ток, мА | Iвх | 0,5 | Uвх =3 В | |
| 1,0 | Uвх =32 В | |||
| Ток потребления, мА | Iпот | 7 | 15 | Uвх =5 В; Uпит =30 В; Iком = ~10, 40 А |
| 7 | 28 | Uвх =5 В; Uпит =30 В; Iком = ~63, 80, 100 А | ||
Рекомендуемые режимы эксплуатации
Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
не менее | не более | ||
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~50 | ~240 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 5 | 25 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | 0 | 0,6 |
| Напряжение питания (постоянного и переменного тока), В | Uпит | 21,6 | 26,4 |
| Рабочий диапазон температур, °С | Tокр | -40 | +85 |
Предельно допустимые режимы эксплуатации
Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
не менее | не более | ||
| Максимальное пиковое напряжение на выходе в выключенном состоянии, В | Uпик | ±400 | |
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~12 | ~280 |
| Напряжение питания (постоянного и переменного тока), В | Uпит | 20 | 30 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 3 | 32 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | -3,5 | 0,8 |
| Температура перехода, °С | Tп | -40 | +125 |
