ПР205 программируемое реле с графическим дисплеем и Ethernet

От 16200 руб с НДС

Конфигуратор


Цены от 16200 RUB

Модификации

ПР205-230.1211.22.0.0

20400 руб с НДС30 раб. дн

ПР205-230.1211.22.2.0

23400 руб с НДС30 раб. дн

ПР205-230.1211.26.2.0

23400 руб с НДС30 раб. дн

ПР205-230.1816.26.2.0

17820 руб с НДСПо запросу

ПР205-230.1816.22.2.0

17820 руб с НДСПо запросу

ПР205-24.1211.02.0.0

20400 руб с НДС30 раб. дн

ПР205-230.1211.26.0.0

20400 руб с НДС30 раб. дн

ПР205-230.1816.26.0.0

16200 руб с НДСПо запросу

ПР205-24.1816.02.0.0

16200 руб с НДСПо запросу

ПР205-24.1211.06.0.0

20400 руб с НДСНа складе

ПР205-230.1816.22.0.0

16200 руб с НДСПо запросу

ПР205-24.1816.02.2.0

30600 руб с НДСПо запросу

ПР205-24.1816.06.0.0

16200 руб с НДСПо запросу

ПР205-24.1211.02.2.0

23400 руб с НДС30 раб. дн

ПР205-24.1816.06.2.0

17820 руб с НДСПо запросу

ПР205-24.1211.06.2.0

23400 руб с НДС30 раб. дн

Описание

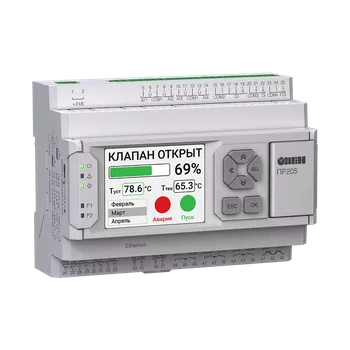

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.

Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.

Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Области применения

ЖКХ: ИТП, ЦТП

ЖКХ: ИТП, ЦТП

Энергетика

Энергетика

Автоматизация зданий

Автоматизация зданий

Особенности и преимущества

HMI: графический экран и кнопки

HMI: графический экран и кнопки

  • Графический цветной экран диагональную 2,4“, 320×240.
  • 6 механических кнопок с возможностью пользовательской настройки.
  • 5 светодиодов: 3 сервисных, 2 пользовательских.

Оптимальная комбинация входов/выходов

  • 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
  • 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
  • 6 дискретных входов (питание =24 В).
  • 2 быстрых дискретных входа до 100 кГц.
  • 8 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности

  • Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
    • Прямой доступ в облачный сервис OwenCloud.
    • Подключение к ПК для конфигурирования и записи программы.
    • Настройка в OWEN Configurator.
    • Визуализация процессов с помощью панелей оператора и SCADA.
    • Увеличение входов/выходов с помощью модулей Мх210.
  • До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
    • Интеграция в SCADA-системы.
    • Визуализация процессов с помощью панелей оператора.
    • Увеличение входов/выходов с помощью модулей Мх110.
    • Управление внешними устройствами: ПЧВ, датчики и др.
    • Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности

  • Компактный модульный корпус шириной 7 модулей.
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Эксплуатация

  • 2 модификации по питанию: ~/=24 и ~230 В.
  • Увеличение каналов ввода/вывода с помощью модулей ПРМ.
  • Работа в неотапливаемых помещениях: -20...+55 ºС.
  • Конфигурирование и запись программы через USB, Ethernet.

Отличительные характеристики ПР205

Отличительные характеристики ПР205

Модули расширения ОВЕН ПРМ для ПР205

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:

  • ПРМ-1 – для увеличения дискретных входов и выходов.
  • ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
  • ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.

Примеры применения

Управление вентиляцией

Управление вентиляцией

Управление отоплением и ГВСУправление отоплением и ГВС

Технические характеристики


Наименование

ПР205-230

ПР205-24

HMI

Тип дисплея (тип матрицы)

Графический (IPS LCD)

Количество отображаемых цветов

65535

Диагональ

2,4“

Разрешение

320 × 240 пикселей

Поддерживаемые языки

Русский, английский

Кнопки

6 механических кнопок (с возможностью программной пользовательской настройки)

Светодиоды

3 сервисных, 2 пользовательских

Программирование

Среда программирования

Owen Logic

Конфигурирование

OwenConfigurator

Объем Retain-памяти

2024 байт

Объем памяти сетевых переменных (режим Slave)

8192 байт

Стек

Динамический

Память ПЗУ

64 кбайт

Память ОЗУ

320 кбайт

Интерфейсы программирования и конфигурирования

microUSB, Ethernet

Общие сведения

Диапазон переменного напряжения питания

90 до 264 В (номинальное 230 В, при 50 Гц)

~20...27 В (номинальное ~24 В, при 50 Гц)

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

=20...36 В (номинальное =24)

Встроенный источник питания=21,6...26,4 В (=24 В), 100 мА-

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

Да, до 2 шт.

Flash-память (архив)

Количество циклов записи и стирания

100 000

Максимальный размер файла архива

2048 байт

Максимальное количество файлов архива

300 шт.

Минимальный период записи архива

30 c

Дискретные входы

Количество

6

Тип

Дискретный (Д)

Подключаемые датчики

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»

Датчики с выходом push-pull

Датчики с выходом n-p-n

Датчики с выходом p-n-p

Номинальное напряжение питания

=24 В

Гальваническая развязка

Групповая, по 4 входа

Электрическая прочности изоляции

510 В

Быстрые дискретные входы

Количество

2 шт.

Тип

Дискретный скоростной (ДС)

Подключаемые датчики

Датчики с выходом push-pull
Датчики с выходом n-p-n

Датчики с выходом p-n-p

Работа в режиме DI

Да

Минимальная длительность импульса

5 мкс

Максимальная частота импульсов

100 кГц

Номинальное напряжение питания

24 В

Гальваническая развязка

Групповая

Электрическая прочности изоляции

510 В

Аналоговые входы

Количество

4

Тип измеряемых сигналов

Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.

Период обновления значений всех каналов, не более

1 мс

Работа в дискретном режиме

Да, = 24 В

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество

8 шт.

Тип

Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)

Допустимый ток нагрузки, не более

Релейные (Р)

5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95

3 А при напряжении не более 30 В пост. тока

Транзиторные (КТ)

-

0,5 А при напряжении не более 40 В постоянного тока

Гальваническая развязка

Релейные (Р)

Индивидуальная

Транзиторные (КТ)

Отсутствует

Электрическая прочность изоляции

Релейные (Р)

2300 В

Транзиторные (КТ)

-

Аналоговые выходы

Количество

3

Тип аналогового выхода

Универсальный: 4...20 А/0...10 В



Разрядность ЦАП

12 бит



Гальваническая развязка

Индивидуальная



Электрическая прочность изоляции

510 В



Коммуникационные возможности

Интерфейс Ethernet (1 шт.)

Протокол связи

Modbus TCP

Режим работы

Master/Slave

ИнтерфейсRS-485 (0 или 2 шт. – выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave
