Антенны GSM
Антенны предназначены для излучения или приёма радиоволн. Применяются совместно с шлюзом связи с OwenCloud ОВЕН ПМ210, модемом ОВЕН ПМ01, контроллером ОВЕН КСОД и устройствами сторонних производителей, оснащенными разъемом SMA-F.
Конфигуратор
Модификации
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
Описание
Антенны предназначены для излучения или приёма радиоволн. Применяются совместно с шлюзом связи с OwenCloud ОВЕН ПМ210, модемом ОВЕН ПМ01, контроллером ОВЕН КСОД и устройствами сторонних производителей, оснащенными разъемом SMA-F.
Модификация | АНТ-1 | АНТ-2 | АНТ-3 | АНТ-4 | АНТ-5 |
Изображение |  |  |  |  |  |

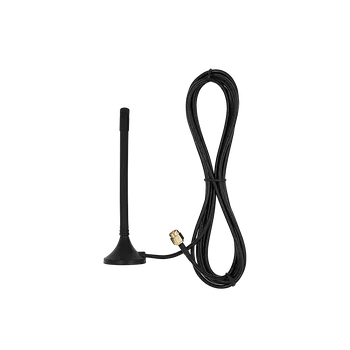

Описание | Компактная штыревая антенна | Выносная компактная антенна на магнитной базе | Выносная антенна на липком основании | Выносная антивандальная антенна | Выносная портативная антенна на магнитной базе |
Длина кабеля | - | 2500 мм | 3000 мм | 2000 мм | 3000 мм |
Максимальная мощность | 20 Вт | 30 Вт | 30 Вт | 30 Вт | 30 Вт |
VSWR | 1:1.5 | 1:1.8 | 1:2.0 | 1:1.5 | 1:1.5 |
Усиление | 1.0 дБ | 3.0 дБ | 2.5 дБ | 2.5 дБ | 7.0 дБ |
Габаритные размеры | |||||
Высота | 103 ± 1 мм | 142 ± 1 мм | 115 ± 1 мм | 14,5 мм | 290 мм |
Максимальный Диаметр | 10,0 мм | 30,0 мм | - | - | - |
Минимальный Диаметр | 8,0 мм | 5,5 мм | - | - | - |
Ширина | - | - | 22,0 мм | 46,0 мм | 55,0 мм |
Максимально допустимая скорость ветра | - | 200 км/ч | - | - | - |
Общие параметры | |||||
Тип разъема | SMA-M | ||||
Частотный диапазон | 900/1800 МГц | ||||
Входное сопротивление | 50 Ом | ||||
Направленность | Вертикальная | ||||
