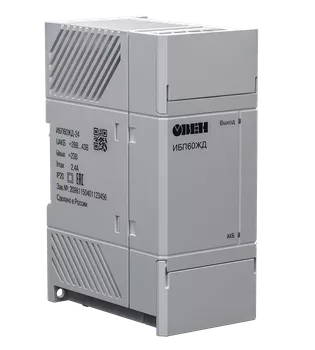

ИБП60ЖД-24 блок питания с резервированием

ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28...43 В).

5400 руб с НДС

Конфигуратор


Цены от 5400 RUB

Модификации

ИБП60ЖД-24

5400 руб с НДСНа складе

Описание


ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28...43 В).

Прибор предназначен для применения в системах промышленного назначения, а также в рамках следующих подсистем инфраструктуры железнодорожного транспорта:

  • железнодорожное электроснабжение (кроме электроснабжения тягового подвижного состава на электрифицированных железных дорогах);
  • железнодорожная автоматика и телемеханика;
  • станционные здания, сооружения и устройства.

Функциональные возможности:

  • Питание нагрузки стабилизированным напряжением
  • Световая индикация режимов работы прибора.
  • Автоматический переход на резервное питание нагрузки в случае отключения сопряженного источника постоянного напряжения.
  • Защита прибора от перегрузки и КЗ.
  • Автоматическое восстановление выходного напряжения после устранения причин КЗ.
  • Защита прибора и нагрузки от неправильного подключения (переполюсовки) резервной сети питания постоянного тока ЖД станций (28...43 В).
  • Мониторинг резервной сети питания постоянного тока ЖД станций (28...43 В).

Примеры применения

Резервирование питания станционной автоматики ЖД станций

Технические характеристики


НаименованиеЗначение
Питание нагрузки от AC/DCПитание нагрузки от АКБ
Выходные параметры
Номинальное напряжение24 В23 В
Номинальный ток2,4 А
Номинальная мощность55 Вт

Допустимое отклонение напряжения, в том числе:

  • нестабильность выходного напряжения от входного напряжения
  • нестабильность выходного напряжения от выходного тока
  • коэффициент температурной нестабильности

5 %

2%

±0,015 %/°С

5 %

1 %

1 %

±0,015 %/°С

Размах напряжения шума и пульсаций (межпиковое), не более

  • типовое значение*
  • максимальное значение

30 мВ

120 мВ

Входные параметры
Номинальное напряжение питания постоянного тока36 В
Рабочий диапазон входных напряжений постоянного тока (от АКБ)28...43 В
Номинальный ток потребления, не более1,7 А
Пусковой ток, не более45 А
КПД при номинальной нагрузке, не менее97 %88 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока2,5 А (±3 %)
Порог срабатывания защиты от КЗ, не более5 А
Защита от пониженного/повышенного входного напряжения постоянного тока (АКБ)

Отключение при UАКБ< 22 В DС (работоспособность автоматически восстанавливается при UАКБ > 24 DС).

Отключение питания преобразователя от АКБ при UАКБ> 45 В DС (с автоматическим восстановлением работоспособности

при UАКБ< 45 В DС)

Защита от неправильного подключения АКБЕсть. Отключение прибора и нагрузки от АКБ
Безопасность и ЭМС

Электрическая прочность изоляции между группой Вх.+Вых.+АКБ

и корпусом по ГОСТ IEC 61204-7-2014

1500 В

(усиленная)

Степень защиты по ГОСТ 14254IP20
Категория перенапряжения по ГОСТ Р 50571.19II
Степень загрязнения по ГОСТ Р 50030.12
Устойчивость к электростатическим разрядам по ГОСТ 32132.3-2013Критерий качества А
Уровень электромагнитной эмиссии по порту питания (АКБ)По ГОСТ 30804.6.3
Температура при эксплуатации-40…+70 °С
Окружающая среда
Макс. допустимая относительная влажность воздуха при эксплуатации10...90 % без конденсации влаги
Высота над уровнем моря0...2000 м
Температура хранения/транспортировки-25…+55 °С
Взаимодействие с АКБ
Емкость АКБНе нормируется
Время переключения с/на АКБ, не более2 мс
Прочее
Срок эксплуатации10 лет
Срок гарантийного обслуживания2 года
Средняя наработка на отказ50 000 ч
Масса, не более0,35 кг

* Значение приводится при нормальной температуре и номинальном напряжении питания.
