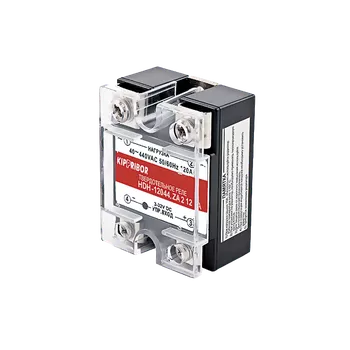

HDH-xx44.ZA2 твердотельные реле в стандартном корпусе для коммутации мощной нагрузки

HDH-xx44.ZA2 - это серия однофазных твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры.

Конфигуратор


Модификации

HDH-12044.ZA2

1960 руб с НДСНа складе

HDH-6044.ZA2

null руб с НДСНа складе

HDH-10044.ZA2

null руб с НДСНа складе

HDH-8044.ZA2

null руб с НДСНа складе

Описание


HDH-xx44.ZA2 - это серия однофазных твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала: 90…250 VAC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:
    • максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
    • резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
    • индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZA2

Модификация ТТР

Резистивная нагрузка

Индуктивная нагрузка

Максимально допустимый ток нагрузки

HDH-6044.ZA2

45 А

6 А

60 А

HDH-8044.ZA2

60 А

8 А

80 А

HDH-10044.ZA2

75 А

10 А

100 А

HDH-120044.ZA2

90 А

12 А

120 А

Конструктивные особенности твердотельных реле серии HDH-xx44.ZA2

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZA2 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

  • Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
  • Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HDH-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 без учета клемм присоединения).

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечить его целостность при коротком замыкании.

Технические характеристики


Параметр

Значение

Тип коммутируемого тока

Переменный ток

Тип коммутируемой сети

Однофазная/Трёхфазная*

Допустимые схемы включения для трёхфазной нагрузки

«Звезда», «Звезда с нейтралью», «Треугольник»

Тип коммутируемой нагрузки

Резистивная/Индуктивная

Коммуутируемое напряжение

40...440 VAC

Управляющий сигнал

Дискретный сигнал напряжения 90...250 VAC

Входное сопротивление

900 Ом

Пороги включения/выключения

90 VAC / 10 VAC

Типы выходных силовых элементов

Тиристоры

Вид коммутации

С контролем перехода через «ноль»

Максимальное пиковое напряжение

900 VAC (9 класс)

Потребляемый ток в сети управления

3...35 А

Падение напряжения на реле в коммутируемой цепи

≤1,6 VAC

Ток утечки в коммутируемой цепи

≤10 мА

Время переключения реле

≤10 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.

Условия эксплуатации твердотельных реле серий HDH-xx44.ZA2 (согласно ГОСТ 15150)

Параметр

Значение

Температура окружающего воздуха

-30…+70° С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤80 % (при +25 °С и ниже без конденсации влаги)
