ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения

ОВЕН ПР102 - программируемое реле для управления вентиляцией, отоплением, насосами и др. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

От 20400 руб с НДС

Конфигуратор


Цены от 20400 RUB

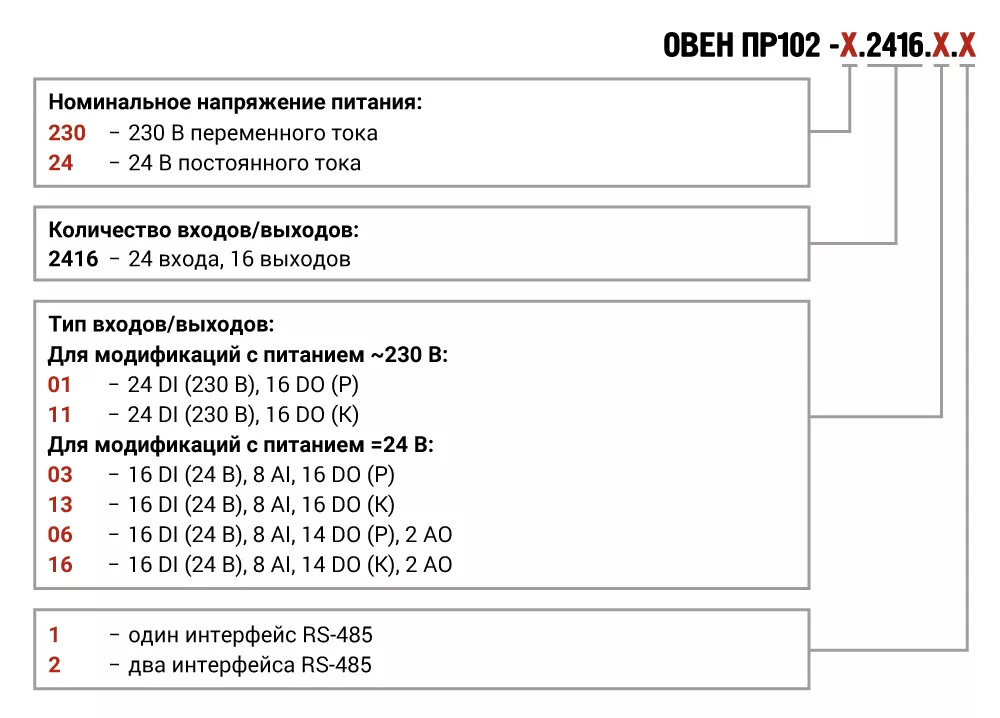

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения 0

Модификации

ПР102-230.2416.01.1

null руб с НДСНа складе

ПР102-230.2416.11.1

null руб с НДСНа складе

ПР102-230.2416.01.2

15840 руб с НДСНа складе

ПР102-230.2416.11.2

21480 руб с НДСНа складе
15840 руб с НДС10 раб. дн

ПР102-24.2416.03.1

null руб с НДСНа складе

ПР102-24.2416.13.1

null руб с НДСНа складе

ПР102-24.2416.13.2

null руб с НДСНа складе

ПР102-24.2416.16.2

20400 руб с НДСНа складе

ПР102-24.2416.03.2

null руб с НДСНа складе

ПР102-24.2416.06.1

null руб с НДСНа складе

ПР102-24.2416.16.1

null руб с НДСНа складе

ПР102-24.2416.06.2

20400 руб с НДСНа складе

Описание


ОВЕН ПР102 - программируемое реле для управления вентиляцией, отоплением, насосами и др. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов.* Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.

* Модификации с аналоговыми входами/выходами и питанием =24 В будут доступны в апреле 2020 года

Отличительные характеристики ПР102

  • 40 каналов ввода/вывода.
  • Компактный автоматный корпус 7 DIN.
  • 8 аналоговых входов:*
    • Термосопротивления.
    • NTC/PTC.
    • 4…20 мА/ 0…10 В.
    • Работа в дискретном режиме.
  • 2 универсальных аналоговых выхода: 4…20 мА/0…10 В.*
  • 2 интерфейса RS-485, режим Master/Slave:
    • Интеграция в облачный сервис OwenCloud и SCADA-системы.
    • Визуализация процессов с помощью панелей оператора.
    • Управление внешними устройствами по RS-485.
  • Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
  • Модификации с транзисторными выходами.
  • Работа в неотапливаемых помещениях: -40...+55 ºС.
  • USB-порт для программирования.

* Будет доступно в апреле 2020 г

Широкие функциональные возможности

Широкие функциональные возможности

Конструктивные особенности

  • Автоматный корпус.
  • Ширина корпуса 7 «автоматов» (7DIN), что позволяет разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Применение

Управление вентиляцией
Управление отоплением и ГВС
Управление насосными группами
 Управление станками и механизмами



Технические характеристики


Наименование

Значение

ПР102-230

ПР102-24

Модификации будут доступны в апреле 2020

Программирование

Среда программирования

OwenLogic

Объем Retain-памяти

1016 байт

Стек

Динамический

Память ПЗУ

128 кбайт

Память ОЗУ

32 кбайт

Интерфейс программирования

USB

Интерфейс RS-485

Количество

До 2 шт.

Протокол связи

Modbus RTU/ASCII

Режим

Master/Slave

Объем памяти для сетевых переменных (режим Slave)

128 байт

Количество подключаемых модулей расширения

не более 2

Модули расширения

ПРМ

Дискретные входы

Количество

До 24

Номинальное напряжение питания

≈230 В

=24 В

Гальваническая развязка

Групповая, по 4 входа (1 – 4 и 5 - 8)

Аналоговые входы

Количество

-

До 8

Тип измеряемых сигналов

-

0…10 В

4…20 мА

0…300 кОм

Дискретный

Предел основной приведенной погрешности

-

±0,5 %

Период обновления результатов измерения четырех каналов



20 мс

Работа в дискретном режиме

-

Да

Дискретные выходы

Количество

До 16

Тип

Р - Релейный (нормально-разомкнутый)

К - Оптопара транзисторная n-p-n типа

Допустимый ток нагрузки, не более

Р:

5 А при напряжении не более 250 В переменного тока и cos φ >0,95

3 А при напряжении не более 30 В постоянного тока

К:

0,2 А при напряжении не более 60 В постоянного тока

Гальваническая развязка

Индивидуальная

Вычислительные ресурсы и дополнительное оборудование

Минимальное время цикла

1 мс (зависит от сложности программы)

Модули расширения

Да

Встроенные часы реального времени

Да
