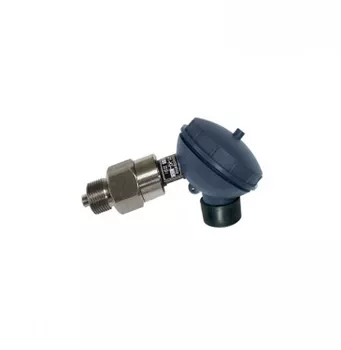

Автономный регистратор (логгер) избыточного давления и температуры EClerk-USB–PT–Kl

 Объем памяти логгера: 60000 значений
 Тип записи: циклический, до заполнения
 Количество каналов: 2
 Диапазон измерения и точность: 0…0,6 или 0…2,5Мпа ±0,5%; -20…+110°С ±0,5°С
 Температура эксплуатации: -40…+70°С (кратковременно -50...+80°С)

Конфигуратор


Автономный регистратор (логгер) избыточного давления и температуры EClerk-USB–PT–Kl 0

Модификации

В данный момент модификации отсутствуют

Описание


Автономный регистратор (логгер) избыточного давления и температуры EClerk-USB–PT–Kl предназначен для автоматического измерения и архивирования значений давления через равные заданные интервалы времени с последующей обработкой накопленных данных на персональном компьютере. Регистратор может применяться в пищевой промышленности, сельском и коммунальном хозяйствах и машиностроении, на железнодорожном транспорте, ЖКХ и в других отраслях промышленности.

Измеренные значения избыточного давления логгер сохраняет в собственной энергонезависимой памяти. Регистратор также контролирует температуру в месте расположения чувствительного элемента давления и сохраняет ее значения.

ВНИМАНИЕ! Перед подключением регистратора к компьютеру убедитесь, что "запись данных" выключена.

Электронный блок регистратора с батарейным отсеком находится в герметичной клеммной головке. Клеммная головка имеет два входа: один для подключения к USB-порту компьютера, второй для подключения зонда с чувствительным элементом. При помощи программы EClerk пользователь может самостоятельно осуществить юстировку регистратора. Для смены элемента питания или изменения режима работы регистратора достаточно открутить крышку клеммной головки.

Монтаж регистратора избыточного давления и температуры

Монтаж регистратора избыточного давления и температуры EClerk-USB-PT-Kl

Программное обеспечение

Для работы с автономными регистраторами EClerk-USB имеются 2 программы:

• Программа-конфигуратор EClerk  v.1. позволяет осуществить начальную настройку логгера, а также представить данные в виде таблицы или графика с возможностью масштабирования. Данные измерений можно распечатать, сохранить в файле с уникальным расширением или экспортировать в и Excel-файл. Программа позволяет сформировать готовый Отчёт с результатами измерений.

Программа-просмотрщик EClerk-Viewer предназначена для анализа данных, полученных с нескольких автономных usb-регистраторов EClerk-USBГрафики в программе представлены в полноэкранном формате. Имеется возможность изменения цветов графиков, масштабирования одновременного представления на графике данных в различных физических единицах при помощи автоматического расчета масштабных коэффициентов.

Технические характеристики


Электропитание регистратора осуществляется от встроенного элемента питания номинальным напряжением 3,6 В (элемент питания ½АА) или порта USB.
Потребляемый ток по интерфейсу USB – не более 20 мА.
Диапазон измерения давления, МПа: 0…0,6; 0…2,5.
Пределы допускаемой основной приведенной погрешности измерения давления ±0,5%.
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха не более 0,15% от диапазона измерения на каждые 10°C.
Разрешающая способность при измерении давления не хуже 2×10–4 МПа.
Диапазон контроля температуры в зоне размещения чувствительного элемента давления: от –20 до +110°C.
Пределы допускаемой основной абсолютной погрешности измерения температуры ±0,5°C.
Емкость памяти 30000 пар значений давления и температуры.
Период регистрации – от 10 секунд до 24 часов.
Точность хода часов реального времени – не хуже 20 с/сут.
Запуск регистратора – по времени или нажатием на кнопку.
Тип регистрации отсчѐтов давления и температуры:
– в автономном режиме;
– в режиме «Online» («Текущие данные») с подключением к USB порту ПК.
Тип записи – циклическая или до заполнения.
Средняя наработка на отказ – не менее 20000 ч.
Средний срок службы – не менее 5 лет.
Габаритные размеры регистратора – не более, 120х65х61 мм.
Масса регистратора, не более 0,12 кг.
Присоединительный размер М20х1,5.
