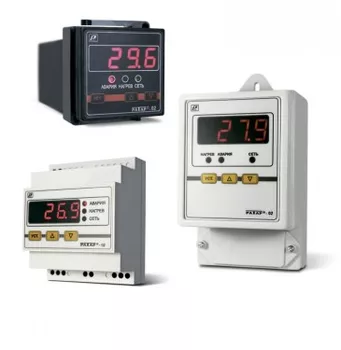

Терморегуляторы универсальные Ратар-02, -02М
• Полууниверсальный вход
• Яркий светодиодный дисплей
• Интуитивно-понятное программирование
• Высокая точность
• Возможность смещения нуля и наклона без нарушения юстировки (для ТС и ТП)
• Пять типов логики выходного устройства
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Терморегуляторы Ратар-02.п/п и Ратар-02M.ТС имеют дополнительный вход для подключения датчика уровня.
У терморегуляторов Ратар-02.ТП и Ратар-02M.ТС типы НСХ входов переключаются программно. Терморегуляторы Ратар-02М.ТС имеют повышенную коммутируемую способность с управлением тока в нагрузке до 16 А.

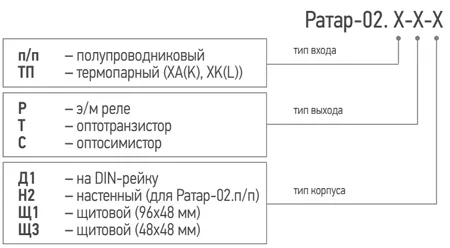

По типу входа приборы подразделяются на три группы:
- п/п - с использованием полупроводникового термочувствительного элемента ТС1047,
- ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100,
- ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).
Приборы имеют один из типов выходов:
- Р - э/м реле,
- Т - оптотранзистор,
- С - оптосимистор.
Приборы выпускаются в корпусах:
- Щ1 - щитовом 96х48 мм,
- Щ3 - щитовом 48х48 мм,
- Н2 - настенном,
- Д1 - на ДИН-рейку.
Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.
Терморегуляторы Ратар-02М.ТС.Щ3 оптимально подходят для управления средними и большими инкубаторами.
Терморегуляторы с термопарным входом Ратар-02.ТП используются в термошкафах, печах и т.д.
Терморегуляторы Ратар-02М.ТС.Д1 в корпусе на ДИН-рейку – оптимальный вариант для управления тёплым полом.
Технические характеристики
Характеристики | Ратар-02.п/п | Ратар-02.ТП | Ратар-02М.ТС |
Диапазон измерения и регулирования температуры | -40…+125⁰С | -50…+750⁰С (ХК(L)) -50…+1300⁰С (ХА(К)) | -50…+200⁰С (50М) -200…+650⁰С (100П, Pt100) |
Точность измерения | ±2⁰С | ±(2+0,003Т)⁰С (±0,5%) | ±0,15% |
Разрешающая способность (дискретность) | 0,1⁰С | 1,0⁰С | 1,0⁰С: -200…-100⁰С 0,1⁰С: -99,9…+650⁰С |
Гистерезис | 0…30⁰С | 0…400⁰С (ХК(L)) 0…750⁰С (ХА(К)) | 0…125⁰С (50М) 0…400⁰С (100П, Pt100) |
Напряжение питания | 198…242 В | 198…242 В | 85…250 В перем.тока или 120...250 В пост.тока |
Номинальный ток нагрузки | э/м реле: 5,0А при cosφ≥0,6 | э/м реле: 16,0А при cosφ≥1,0; 8,0А при cosφ≥0,4 оптосимистор: 200мА | |
Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.) |
сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм | - |
сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня 100 кОм |
Тип корпуса: Д1 – 72х88х54 мм Н2 – 82х128х63,5 мм Щ1 – 96х48х112 мм Щ3 – 48х48х112 мм |
|
-
|
|
Программируемая логика работы выходного устройства | 1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры | ||
Задание смещения нуля и наклона без нарушения юстировки | - |
|
|
Задание задержки включения-выключения выходного устройства |
| ||
Масса | не более 0,40 кг | ||
