Измерители влажности и температуры электронные Ивит-М.Е

• Интегрированный интерфейс Ethernet (стандарт IEE 802.3X)
• Поддержка стека TCP/IP на программном уровне с реализацией прикладных протоколов: ICMP (ping–запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMTP (отправка почтовых сообщений), РОР3 (получение почты), NTP (синхронизация системного времени)
• Взаимозаменяемый чувствительный элемент
• Диапазон измерения: –40…+100°С, 5...95% отн.влаж.
• Точность измерения: от ±2,5% отн., от ±0,4°С
• Дополнительная защита сенсора фильтром из пористого фторопласта
• Расширенный диапазон измерения температуры и влажности
• Дополнительные опции: двухпозиционный регулятор, архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте, ж/к индикатор

Конфигуратор

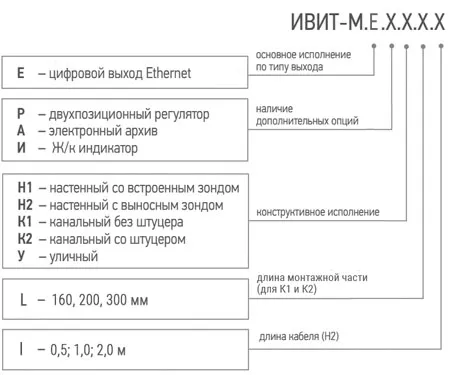

Измерители влажности и температуры электронные Рэлсиб Ивит-М.Е 0

Модификации

В данный момент модификации отсутствуют

Описание


Измеритель влажности и температуры Ивит–М.Е предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Как и все измерители влажности воздуха серии ИВИТ-М, прибор обладает высокой точностью измерения (±2,5%, ±1,5°С), имеет взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 60°С) диапазон температуры измерения.

В измерителях влажности ИВИТ-М.E используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Измеритель влажности Ивит-М.Е имеет цифровой выход Ethernet (стандарт IEEE 802.3Х) c возможностью подключения к локальной и глобальной информационной сети Internet. На программном уровне прибор имеет поддержку стека TCP/IP с реализацией прикладных протоколов:

  • ICMP(ping–запросы),
  • Modbus TCP/IP (Modbus–сервер),
  • DNS–клиент,
  • SMPT(отправка почтовых сообщений),
  • РОР3 (получение почты),
  • NTP (синхронизация системного времени).

Почему зимой измеритель влажности ИВИТ-М и гигрометр ВИТ-2 показывают разные значения?

Дополнительные опции измерителя влажности ИВИТ-М.E:

Р – двухпозиционный регулятор с двумя релейно-симисторными выходами (по температуре и влажности);
    A – электронный архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте;
    И – Ж/к индикатор с индикацией текущего времени и показаний датчика.

Измеритель влажности воздуха ИВИТ-М.E имеет встроенную защиту от конденсации влаги на чувствительном элементе. При превышении значения влажности 95% автоматически включается нагрев микронагревателя сенсора, обеспечивающего повышение температуры на 5°С выше температуры окружающей среды. При этом относительная влажность вблизи чувствительного элемента уменьшается и предотвращается конденсация влаги.

Микроконтроллер прибора производит перерасчёт измеренной влажности и температуры с учётом величины перегрева относительно окружающей среды. Время восстановления режима измерения влажности прибора, после срабатывании защиты от превышения влажности, – не более 10 мин

Программа-конфигуратор

Измерители влажности Ивит-М.Е с цифровым выходом Ethernet поставляются с программой-конфигуратором, которая помимо своих прямых функций позволяет провести юстировку приборов, задать уставки для датчиков с опцией регулятора, представлять результаты измерений в виде таблиц и графиков.

Программа - конфигуратор Config-ivit.exe предназначена для настройки параметров приборов Ивит-М в сети. Имеет удобный графический интерфейс, позволяющий легко работать с программой.

Возможности программы:

   - задание имени прибора;
   - задание сетевого адреса: 1…247;
   - задание скорости обмена: от 1200 до 115200 бит/с.;
   - задание параметров цифрового фильтра;
   - задание периода опроса датчиков в сети от 1 сек.;
   - контроль целостности датчика и сети;
   - юстировку каждого датчика в сети по двум точкам;
   - регистрацию параметров в виде таблицы и графика;

для измерителя-регулятора влажности Ивит-М.E.Р также:
   - задание уставок регулирования для каждого датчика;
   - индикацию состояния выходных э/м реле регулятора;
   - задание реверса релейного выхода.

для измерителя влажности Ивит-М.Е.А также:

   - работу с архивом.


При использовании измерителей Ивит-М вне сферы гос.регулирования для конфигурирования, визуализации параметров, работы с архивами данных рекомендуется использовать программу ПАС-ДВТ,  с помощью которой можно представить данные в виде таблицы, графика, экспортировать их в Excel.


Конструктивные исполнения

Измеритель влажности канальный

 Измеритель влажности канальный ИВИТ-М.E

К1

Измеритель влажности канальный со штуцером ИВИТ-М.E



К2

Измерители влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

Диапазон измерения температуры: -40…+100°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP40
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 5…95%
Напряжение питания: (24±2) В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160, 200, 300 мм
    вторичного преобразователя: 115х65х40 мм

Измеритель влажности настенный (накладной)

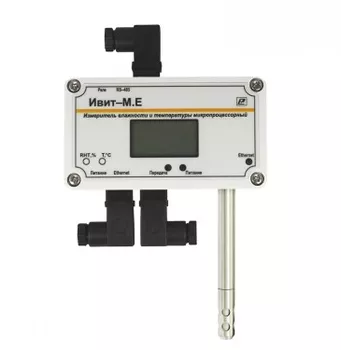

Измеритель влажности настенный ИВИТ-М.EН1

Измеритель влажности накладной ИВИТ-М.E

 Н2

Измерители влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.
Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2)
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP40
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 5…95%
Напряжение питания: (24±2) В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм
    вторичного преобразователя: 115х65х40 мм
Длина кабеля для Н2: 0,5; 1,0; 2,0 м

Измеритель влажности уличный

Измеритель влажности уличный ИВИТ-М.EУУличный измеритель влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.
Для защиты от солнечных лучей и дождя измеритель снабжен специальным колпаком.
Диапазон измерения температуры: -40…+50°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP43
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 5…95%
Напряжение питания: (24±2) В
Габаритные размеры:
    первичного преобразователя:
d=100 мм, l= 100 мм
    вторичного преобразователя: 115х65х40 мм

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми. При выходе сенсора из строя просим выслать прибор в наш адрес для его замены.

Технические характеристики


 Напряжение питания

(24±2) В

 Диапазон измерения относительной влажности

5…95 %

 Диапазон измерения температуры

-40…+50°С (Н1, У)
-40…+100°С (Н2, К1, К2)

Условия эксплуатации:
 - диапазон температуры окружающего воздуха
 - для исполнений с ЖК-дисплеем
 - диапазон относительной влажности при температуре +25 °С
 - диапазон атмосферного давления


-40…+50°С
-20…+50°С
не более 90% (без конденсации)
86,6...106,7 кПа

 Степень защиты корпуса первичного преобразователя

IP40 (Н1, Н2, К1, К2)
IP43 (У)

 Степень защиты корпуса вторичного преобразователя

IP54

 Габаритные размеры первичного преобразователя

d = 12 мм, l=160 мм (Н1, Н2)
d = 12 мм, l=160, 200, 300 мм (К1, К2)
d = 100 мм, l=100 мм (У)

 Габаритные размеры вторичного преобразователя

115х65х40 мм

Средний срок службы

5 лет

Средняя наработка на отказ

57000 ч

Измеряемая величина

Абсолютная погрешность

Относительная влажность в диапазоне 10…90%

±2,5%

Относительная влажность в диапазоне 5...10%, 90...95%

±4,0%

Температура в диапазоне 0…+90°С

±0,4°С

Температура в диапазоне -40…0°С, +90…+100°С

±0,6°С
