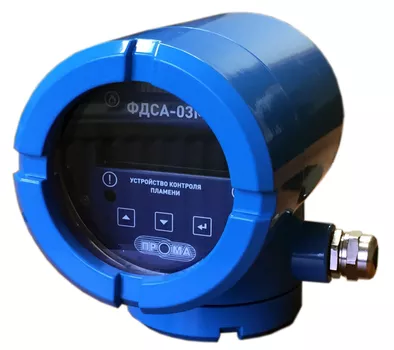

Устройство селективного контроля пламени ПРОМА ФДСА-03М-01-IP65

Прибор позволяет контролировать одновременно или по отдельности наличие факела при сжигании газа и жидкого топлива (мазут, солярка и т.д.) по двум каналам – УФ и ИК.

Конфигуратор Описание Технические характеристики

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Назначение

Технические характеристики и функциональные возможности приборов ФДСА-03М находятся на одном уровне с лучшими мировыми производителями.

Не имеет аналогов в России.

Преимущества

ФДСА-03М выполнен в моноблочном исполнении, имеет высокопрочный металлический корпус исполнения IP65
подсоединение кабеля – надежная клеммная колодка с удобным доступом
климатика – от минус 60°С до плюс 65°С, кратковременно до плюс 75°С
сигнализация от перегрева
самая современная элементная база – является залогом для стабильной и безаварийной работы на нефтехимических производствах

Технические характеристики

Напряжение питания	от = 24 до =30 В
Выходные сигналы 1) релейный, четыре переключающихся реле с параметрами: - напряжение внешних коммутируемых цепей, не более: - для цепей переменного тока - для цепей постоянного тока - максимально коммутируемый ток 2) аналоговый, предельные значения выходного сигнала	220 В (50±1) Гц 30 В 2 А 4 и 20 мА
Потребляемый ток, не более	0,4 А
Время срабатывания - при появлении пламени - при погасании пламени	от 1 до 10 с от 1 до 10 с
Габариты устройства:	173х150х211 мм
Температура окружающего воздуха - при использовании обдува устройства	от -40 до +65°С от -40 до +90°С
Масса, не более	2,2 кг
Выходы 1) релейные сигналы Напряжение внешних коммутируемых цепей, не более: - для цепей переменного тока - для цепей постоянного тока Регулировка порога срабатывания реле 2) аналоговый, отдельно по двум каналам, мА 3) коммуникационный протокол	«Пламя» – реле «Авария» – реле «Потускнение факела» – 2 реле ≈220 В, 50Гц 30В / 2А 0-100% Свободно устанавливаемая 4 – 20 RS-485 Modbus
Диапазон длин волн, нм	190-380 – УФ 400 – 1100 – ИК
Степень защиты по ГОСТ 14254–96	IP 65
