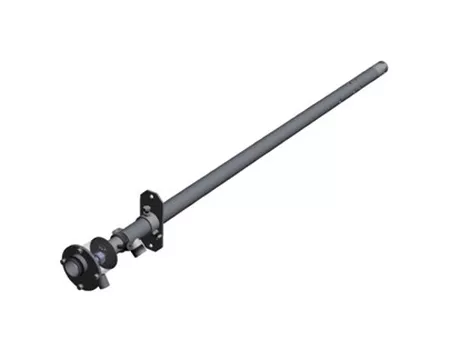

Запальная пилотная горелка ПРОМА ЗСУ-ПИ-45-06

Для розжига горелок нефтехимических печей, работы в пилотном режиме, имеется встроенный электрод розжига и фотодатчик ФДА-03 для контроля собственного пламени.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Назначение

Для розжига горелок нефтехимических печей, работы в пилотном режиме, имеется встроенный электрод розжига и фотодатчик ФДА-03 для контроля собственного пламени.

  • Конструктиция ЗСУ-ПИ-45-06 позволяет селективно контролировать собственный факел запальной пилотной горелки, при этом, не реагируя на пламя основной горелки.
  • Идеально подходит для вертикальной установки, а так же в подовую часть печи.
  • Применение встроенного фотодатчика типа ФДА-03 обеспечивает стабильные и достоверные данные по наличию пламени при любых технологических режимах работы печи.
  • Применение фотодатчика увеличивает срок службы пилота, исключает закоксование электрода при сжигании технологического газа и мазута.
  • Применение жаропрочной стали для оголовка и высоколегированной углеродистой стали для корпуса значительно повышает срок службы.
  • Имеет стабильный мощный факел устойчивый к отрыву.
  • Горелка инжекционного типа, не требует подвода воздуха для образования газо-воздушной смеси.
  • Дополнительно может быть укомплектована трансформатором розжига, клапанами, шкафом розжига.

Технические характеристики


Основные технические характеристики ЗСУ-ПИ-45-06
Присоединительные давления газа на входе в горелку, кПа:3-100
Тепловая мощность горелки при работе на природном газе, не более кВт110
Длина факела горелки при отрегулированном режиме горения, не менее м0,8
Максимально температура в зоне рабочего торца запальной горелки, °С600
Допустимые колебания напряжения от источника высокого напряжения, Вот 6000 до 12000
Габаритные размеры: высота х ширина, не более мм
длина погружной части запальника
диаметр ствола (код YY)
220 х 140
250,500÷5000 (шаг 500)
Ø45, 60
Масса запальной горелки длиной, не более кг: - 250 - 500 ÷ - 5000
5
6 ÷ 40
