ОВЕН ПД100 модель 1х5 датчик давления в полевом корпусе для сложных условий

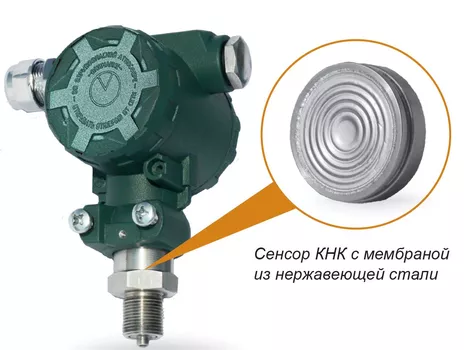

Датчики ОВЕН ПД100 модели 115 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с металлическим кабельным вводом под небронированный кабель 6 – 12 мм.

От 10500 руб с НДС

Конфигуратор


Цены от 10500 RUB

Модификации

ПД100-ДА0,25-115-0,25

11640 руб с НДС20 раб. дн

ПД100-ДА0,25-115-0,5

11340 руб с НДС20 раб. дн

ПД100-ДА0,6-115-0,25

11640 руб с НДС20 раб. дн

ПД100-ДА1,0-115-0,25

11640 руб с НДС20 раб. дн

ПД100-ДА1,6-115-0,5

11340 руб с НДС20 раб. дн

ПД100-ДА2,5-115-0,25

11640 руб с НДС20 раб. дн

ПД100-ДВ0,04-115-0,5

11340 руб с НДС20 раб. дн

ПД100-ДВ0,06-115-0,25

11640 руб с НДС20 раб. дн

ПД100-ДВ0,06-115-0,5

11340 руб с НДС20 раб. дн

ПД100-ДВ0,1-115-0,5

11340 руб с НДС20 раб. дн

ПД100-ДИ0,04-115-0,25

10980 руб с НДС20 раб. дн

ПД100-ДИ0,04-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ0,06-115-0,25

10980 руб с НДС20 раб. дн

ПД100-ДИ0,06-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ0,1-115-0,25

10980 руб с НДС20 раб. дн

ПД100-ДИ0,1-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ0,16-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ0,25-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ0,4-115-0,25

10980 руб с НДС20 раб. дн

ПД100-ДИ0,4-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ0,6-115-0,25

10980 руб с НДС20 раб. дн

ПД100-ДИ0,6-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ1,0-115-0,25

10980 руб с НДС20 раб. дн

ПД100-ДИ1,0-115-0,5

10500 руб с НДС20 раб. дн

ПД100-ДИ1,6-115-0,25

10980 руб с НДС20 раб. дн

Описание


Датчики ОВЕН ПД100 модели 115 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с металлическим кабельным вводом под небронированный кабель 6 – 12 мм.

Данная модель характеризуется повышенной устойчивостью к эксплуатации в тяжелых условиях (в условиях Крайнего Севера и т.п.) и наличием взрывозащищенного исполнения 1ExdIICT6Gb.

Преобразователи данной модели предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики и т.п.

Основные характеристики

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (пар, вода, газы в том числе природный, масло, слабоагрессивные жидкости и т.п.) в сложных условиях эксплуатации.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • основная приведенная погрешность – 0,25; 0,5 % ВПИ.
  • взрывозащита «взрывонепроницаемая оболочка» 1ExdIICT6Gb – опционально.
  • степень защиты корпуса и электроразъёма преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики


Наименование

Значение

Выходной сигнал постоянного тока4...20 мА, 2-х проводная схема
Основная приведенная погрешность0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды–40…+100 °С
Напряжение питания12…36 В постоянного тока
Сопротивление нагрузки0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощностьне более 0,8 Вт
Устойчивость к механическимгруппа исполнения V3
воздействиямпо ГОСТ Р 52931
Степень защиты корпусаIP65
Устойчивость к климатическим воздействиямУХЛ3.1
Диапазон рабочих температур окружающего воздуха–40…+80 °С
Атмосферное давление рабочее66...106,7 кПа
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Межповерочный интервал2 года
Методика поверкиКУВФ.406230.100 МП
Вес без упаковки / в упаковке1,0 кг / 1,5 кг
Штуцер для подключения давленияM20×1,5 по ГОСТ 2405-88, черт.20
Тип электрического соединителяКабельный ввод под кабель 6-12 мм
Габаритный размер не более 155х100 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ
