Модули аналогового вывода (с интерфейсом RS-485) МУ110

Модули предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

Конфигуратор


Модификации

МУ110-224.6У

null руб с НДСНа складе

МУ110-224.8И

null руб с НДСНа складе

Описание


Модули предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400…115200 бит/с

Особенности

  • Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
  • Автоматическое определение протокола
  • Съемные клеммники с невыпадающими винтами
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Технические характеристики


Модификация

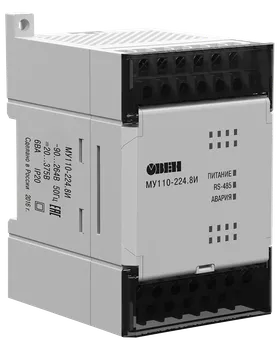

МУ110-224.8И

МУ110-224.6У



Модуль аналогового вывода МУ110-8ИМодуль аналогового вывода МУ110-6У

Выходы

Количество выходов

8 AO

6 AO

Тип выходов

4…20 мА

0…10 В

Характеристики аналоговых выходов (AO)

Предел основной приведенной погрешности ЦАП

±0,5%

Разрядность ЦАП

10 бит

Сопротивление нагрузки, подключаемой к выходу

0…1300 Ом

не менее 2 кОм

Диапазон напряжений питания выхода

10…36 В

12…36 В

Питание

Тип питания

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

Потребляемая мощность

не более 6 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Компакт-диск с программным обеспечением

1 шт.
