Модули аналогового ввода с универсальными входами (Ethernet) МВ210

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.

19980 руб с НДС

Конфигуратор


Цены от 19980 RUB

Модификации

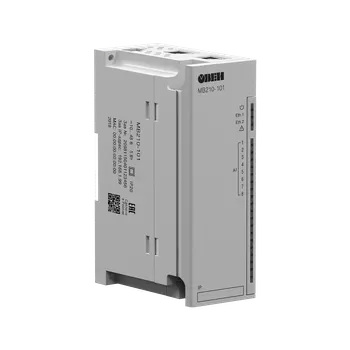

МВ210-101

null руб с НДСНа складе

Описание


Назначение

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Протоколы обмена

Modbus TCP (до 4-х одновременных соединений)

MQTT (в разработке)

SNMP (в разработке)

Особенности

  • Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
  • Индивидуальная конфигурация для каждого входа
  • Сдвоенный 2-портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Полный состав линейки Мх210

Технические характеристики


Модификация

МВ210-101

Входы

Количество входов

8 AI

Разрядность АЦП

16 бит

Типы поддерживаемых сигналов

  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • сопротивление: 0…2 кОм, 0…5 кОм

Характеристики аналоговых входов (AI)

Гальваническая развязка входов

Предел основной приведенной погрешности

унифицированные сигналы

±0,25 %

термосопротивления

±0,25 %

термопары

±0,5 %

сопротивление

±0,25 %

Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех

не более 0,3 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С

термосопротивления

не более 0,125 %

термопары

не более 0,25 %

Время опроса одного входа*

унифицированные сигналы

не более 0,6 сек

термосопротивления

не более 0,9 сек

термопары

не более 0,6 сек

сопротивления

не более 0,6 сек

Сопротивление встроенного токоизмерительного резистора

51 Ом

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность

не более 4 Вт при питании =24 В

Защита от переполюсовки

есть

Общие параметры

Габаритные размеры

(123×83×42) ±1 мм

Степень защитыкорпуса

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха

(при +35 °С без конденсации влаги)

от 10 до 95 %

Flash-память (архив)

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи

10 сек

Часы реального времени

Погрешность хода

при

температуре +25 °С

не более 1 секунды в сутки

при

температуре -40 °С

не более 3 секунд в сутки

Тип питания

батарея CR2032

Время работы часов реального времени на одной батарее

6 лет

Комплектность

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка разъема Ethernet

1 шт.
