Прибор ПКП1 предназначен для управления и контроля работой задвижек и затворов и для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. ПКП1 с успехом используется, например, в системе "Водоканал".
Цены от 21264 RUB
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
Прибор ПКП1 предназначен для управления и контроля работой задвижек и затворов и для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. ПКП1 с успехом используется, например, в системе «Водоканал».

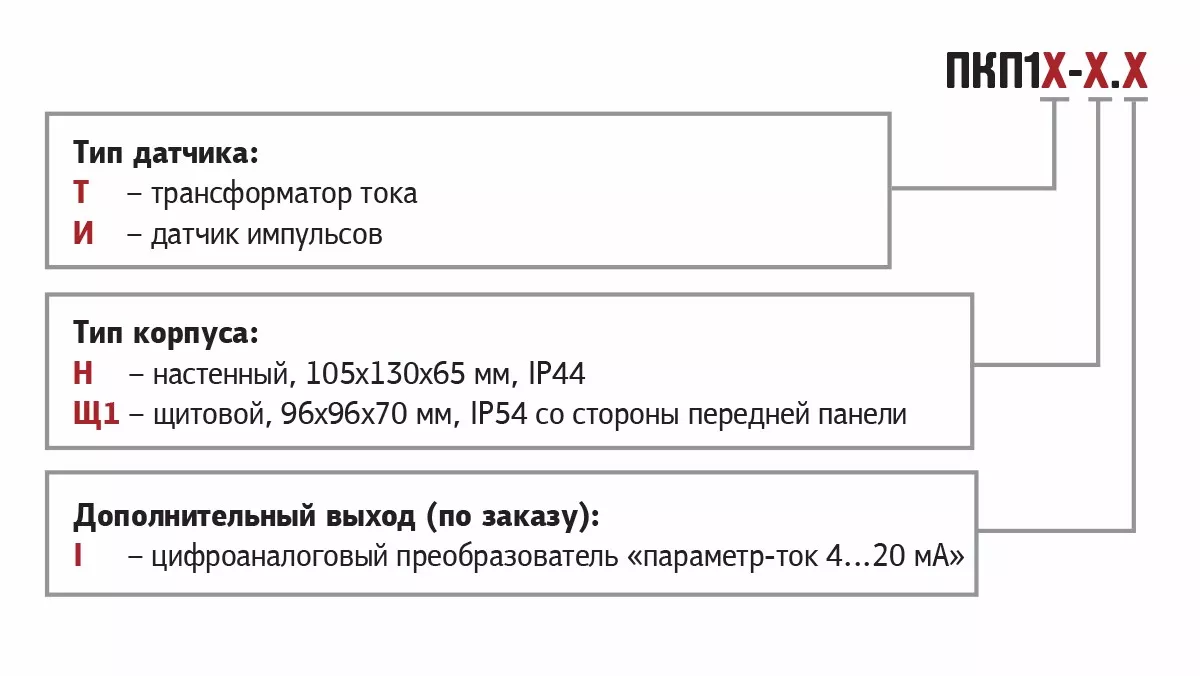

ПКП1Т – прибор предназначен для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем. Схему подключения прибора можно посмотреть здесь.
ПКП1И – прибор предназначен для управления и контроля положением задвижки по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки. Схему подключения прибора можно посмотреть здесь.

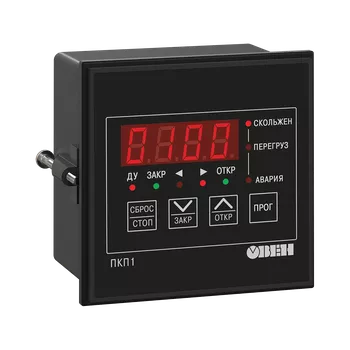

Прибор измерения и контроля ПКП1 выпускается в корпусах двух типов: настенном Н и щитовом Щ1.
В комплект поставки контрольно-измерительного прибора ПКП1 бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Номинальное напряжение питания | 220 В частотой 50 Гц |
Допустимое отклонение номинального напряжения | –15…+10 % |
Тип датчика: | |
– ПКП1Т | трансформатор тока N (5A) (см. ГОСТ 7746-89) |
– ПКП1И | геркон, датчик Холла, активный датчик |
Контроль перемещения задвижки: | |
– ПКП1Т | по времени (5...999,9 с) |
– ПКП1И | по числу импульсов (до 9999 с) |
Время задержки срабатывания по току | 0,1...10 с |
Максимально допустимый ток нагрузки: | |
– э/м реле управления привода | 3 А при 220 В, cos φ > 0,4 |
– э/м реле сигнализации состояний | 3 А при 220 В, cos φ > 0,4 |
Дополнительный модуль | с токовым выходом 4...20 мА или |
Количество разрядов индикации: | 4 |
Габаритные размеры и степень защиты корпуса | |
– настенный (Н) | 130×105×65 мм, IP44 |
– щитовой (Щ1) | 96×96×70 мм, IP54 со стороны передней панели |
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | не более 80 % |
