Сетевые дроссели ОВЕН РСО и РСТ

Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель защищает ПЧВ от провалов и наводок из сети, а также защищает сеть от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3 до 5 % номинального напряжения сети.

Компания ОВЕН предлагает две линейки сетевых дросселей: бюджетную РСх-А и промышленную РСх, – которые отличаются друг от друга массогабаритными характеристиками и электрическими параметрами.

93780 руб с НДС

Конфигуратор


Цены от 93780 RUB

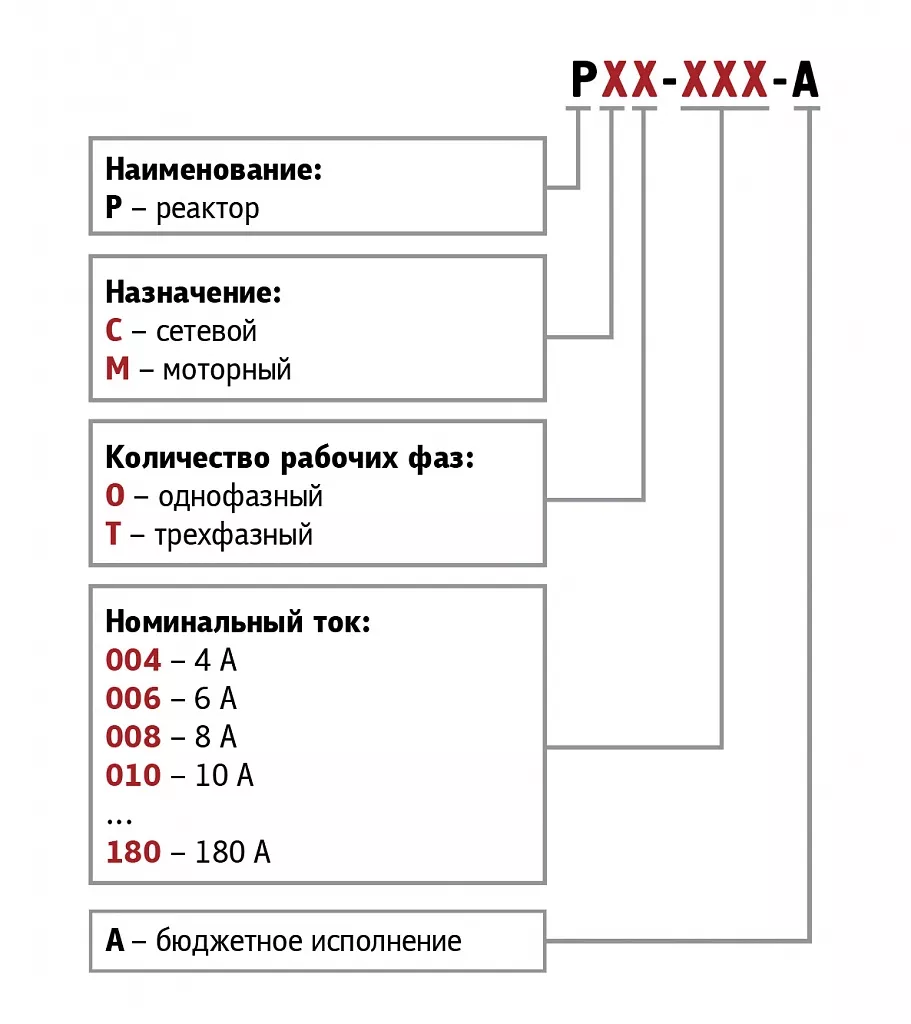

РСО и РСТ сетевые дроссели 0

Модификации

РСО-004-А

9660 руб с НДСНа складе

РСО-006-А

11880 руб с НДС3 раб. дн

РСО-016-А

13080 руб с НДС29 раб. дн

РСО-020-А

15960 руб с НДС29 раб. дн

РСО-025-А

15960 руб с НДС12 раб. дн

РСТ-002-А

9540 руб с НДС3 раб. дн

РСТ-004-А

null руб с НДСНа складе

РСТ-006-А

13680 руб с НДС29 раб. дн

РСТ-008-А

14760 руб с НДС29 раб. дн

РСТ-010-А

17160 руб с НДС29 раб. дн

РСТ-016-А

23760 руб с НДС29 раб. дн

РСТ-020-А

28500 руб с НДСНа складе

РСТ-025-А

31500 руб с НДС29 раб. дн

РСТ-035-А

29400 руб с НДСНа складе

РСТ-040-А

34440 руб с НДС3 раб. дн

РСТ-050-А

37980 руб с НДС29 раб. дн

РСТ-060-А

43380 руб с НДС3 раб. дн

РСТ-080-А

62940 руб с НДС3 раб. дн

РСТ-120-А

71880 руб с НДСНа складе

РСТ-160-А

null руб с НДСНа складе

РСТ-200-А

93780 руб с НДС3 раб. дн

Описание


Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель защищает ПЧВ от провалов и наводок из сети, а также защищает сеть от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3 до 5 % номинального напряжения сети.

Преимущества ОВЕН РСО и РСТ

  • Защита ПЧВ от импульсных всплесков напряжения в сети.
  • Защита ПЧВ от перекосов фаз питающего напряжения.
  • Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ.
  • Продление срока службы конденсатора в звене постоянного тока.

Влияние сетевого дросселя на уровень гармоник от ПЧВ в сеть

Влияние сетевого дросселя на уровень гармоник от ПЧВ в сеть

При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей) в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются 5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧВ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧВ при некачественной сети.

Смотреть вебинар

Новинки приводной техники ОВЕН. Вебинар состоялся 4 сентября 2014.

Технические характеристики


Параметр

Значение

Рабочая частота

47…63 Гц

Рабочее напряжение для дросселей РСО

230 В

Рабочее напряжение для дросселей РСТ

500 В

Способ охлаждения по ГОСТ 11677-85

С (естественное воздушное)

Исполнение

Открытое

Класс нагревостойкости по ГОСТ 8865-93

РСх-ххх-А – F  (155 °C)

Степень защиты

IP00

Режим работы по ГОСТ 183-74

S1 (Продолжительный)

Снижение тока нагрузки при частоте коммутации

Сетевой дроссель

Частота

Ток нагрузки

РСО-А и РСТ-А

до 4 кГц

100 % × Iн пчв

до 16 кГц

35 % × Iн пчв

Условия эксплуатации

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Атмосферное давление – от 80 до 106 кПа.
  • Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
  • Максимальная высота над уровнем моря –1000 м.
