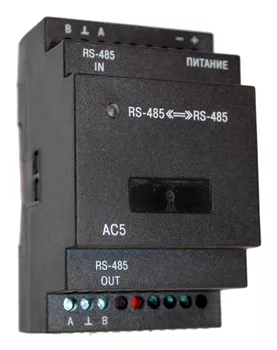

Повторитель интерфейса RS-485 ОВЕН АС5

Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях если: количество приборов в сети больше чем 32, длина линии связи между приборами превышает 1200 метров.

6840 руб с НДС

Конфигуратор


Цены от 6840 RUB

Модификации

АС5

null руб с НДСНа складе

Описание


Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях, когда количество приборов в сети больше 32-х и/или длина линии связи между приборами превышает 1200 метров.

Особенности

  • Гальваническая изоляция до 1500 В.
  • Универсальный блок питания для запитывания прибора от сети переменного (90...264 В частотой 47…63Гц) и постоянного (20…375 В) токов.
  • Автоматическое определение направления передачи данных.
  • Автоматическое определение скорости передачи данных.
  • Корпус для крепления на DIN-рейку с габаритами 54×106×58 мм.

Преимущества

  • Использование линий связи RS-485 длиной более 1200 метров.
  • Возможность установки в сети более 32 приборов.
  • Обеспечение гальванической изоляции между сегментами сети RS-485.

Технические характеристики


Наименование

Значение

Напряжение питания:

переменного тока

90...264 В  частотой 47…63Гц

постоянного тока

20…375 В

Потребляемая мощность, ВА, не более

2

Допустимое напряжение гальванической изоляции входов, В, не менее

1500

Скорость передачи данных, бит/с

до 115200

Максимальная длина сегмента, м

1200

Максимальное количество приборов в сегменте, шт.

32

Габаритные размеры, мм

54×106×58

Степень защиты

IP20

Крепление

на DIN-рейку

Масса, Г, не более

200

Средний срок службы, лет, не менее

12

Условия эксплуатации

Повторитель интерфейсов RS-485 ОВЕН АС5 может эксплуатироваться в закрытых взрывобезопасных помещениях без агрессивных паров и газов.

Наименование

Значение

Диапазон рабочих температур окружающего воздуха

-25…+65 °С

Относительная влажность воздуха (при температуре +25 °С и ниже)

Не более 80 % (без конденсации влаги)

Атмосферное давление ((группа исполнения P1 по ГОСТ 12997)

От 84 до 106,7 кПа

Механические воздействия по ГОСТ 12997

Группа исполнения N2

Воздействие электромагнитной среды по ГОСТ Р 51522

Класс А



Документация


Документы для АС5 повторитель интерфейса RS-485 c гальванической изоляцией
