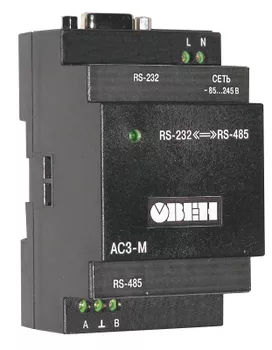

Автоматический преобразователь интерфейсов RS-232/RS-485 ОВЕН АС3-М

Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)

Конфигуратор


Модификации

АС3-М-024

null руб с НДСНа складе

АС3-М-220

null руб с НДСНа складе

Описание


Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)

Основные функции

  • Взаимное преобразование сигналов интерфейсов RS-485 и RS-232
  • Автоматическое определение направления передачи данных
  • Гальваническая изоляция входов между собой и от питающей сети
  • Напряжение питания =24 В или ~230 В
  • Встроенные согласующие резисторы

Технические характеристики


Питание

Номинальное напряжение питания

– переменное (для АС3-М-220)

85...245 В, 47…60 Гц

– постоянное (для АС3-М-024)

10...30 В

Потребляемая мощность

не более 0,5 ВА

Допустимое напряжение гальванической изоляции входов

не менее 1500 В

Интерфейс RS-232

РазъемDB9-F

Диапазон напряжения входного сигнала

±5…15 В

Диапазон напряжения выходного сигнала

±9…11 В

Длина линии связи с внешним устройством

не более 3 м

Скорость обмена данными

до 115200 бит/с

Используемые линии передачи данных

TxD, RxD, GND

Интерфейс RS-485

РазъемКлеммы

Диапазон напряжения входного сигнала

0,2…5 В

Диапазон напряжения выходного сигнала

1,5…5 В

Длина линии связи с внешним устройством

не более 1200 м

Количество приборов в сети:

– без использования усилителя сигнала

не более 32

– с использованием усилителя сигнала

не более 247

Используемые линии передачи данных

А (D+), В (D–)

Корпус

Габаритные размеры

54×95×57 мм

Степень защиты

IP20

Крепление

на DIN-рейку

Условия эксплуатации

Температура окружающего воздуха

–20...+75 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже)

не более 80 %
