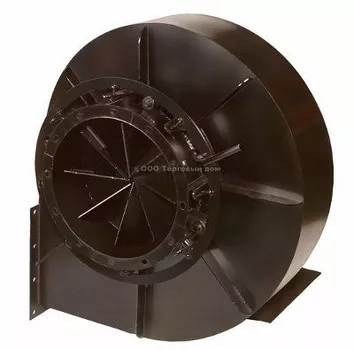

Вентиляторы ПРОМА ВДН и дымососы ДН

Тягодутьевые машины одностороннего всасывания типа ВДН предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1...25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5...16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Тягодутьевые машины одностороннего всасывания типа ВДН предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1...25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5...16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой.

Тягодутьевые машины ВДН и ДН предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С. Тягодутьевые машины рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°С и не выше +40°С.

Тягодутьевые машины одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов.

Тягодутьевые машины ДН и ВДН рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1,2, 3 и 4, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже-30°С. Максимальная температура газов на входе в дымососы не должна превышать +200°С. Для долговечности тягодутьевых машин типа ДН толщина стенок улиток увеличена по сравнению с тягодутьевыми машинами типа ВДН.

Технические характеристики


Основные технические характеристики
НаименованиеПараметры в рабочей зонеМасса,кг не более
Производительность
10³ х м³/час
Полное давление,
Па
исп.1исп.3исп.5
ВДН №6.3 4кВт 1000 об/мин3 400435325510460
ВДН №6.3 5.5кВт 1500 об/мин5 1001 230325510460
ДН №6.3 4кВт 1000 об/мин3 400435325510460
ДН №6.3 5.5кВт 1500 об/мин5 100980325510460
ВДН №8 11кВт 1000 об/мин6 700970505700655
ВДН №8 15кВт 1500 об/мин10 4602 200505700655
ДН №8 11кВт 1000 об/мин6 700780505700655
ДН №8 15кВт 1500 об/мин10 4601 780505700655
ВДН №9 11кВт 1000 об/мин9 9301 230550780725
ВДН №9 15кВт 1500 об/мин14 9002 800550780725
ДН №9 11кВт 1000 об/мин9 930990550780725
ДН №9 15кВт 1500 об/мин14 9002 220550780725
ВДН №10 11кВт 1000 об/мин13 6201 550620885925
ВДН №10 15кВт 1000 об/мин------------------------------
ВДН №10 30кВт 1500 об/мин20 4503 450700950990
ДН №10 11кВт 1000 об/мин13 6201 150620885925
ДН №10 15кВт 1000 об/мин------------------------------
ДН №10 30кВт 1500 об/мин20 4502 680700950990
ВДН №11.2 22кВт 1000 об/мин19 1001 9009201 3251 270
ВДН №11.2 45кВт 1500 об/мин28 7504 4009801 3901 375
ДН №11.2 22кВт 1000 об/мин19 1001 5509201 3251 270
ДН №11.2 45кВт 1500 об/мин28 7503 5509801 3901 375
ВДН №12.5 30кВт 1000 об/мин26 6002 3501 1301 5151 460
ВДН №12.5 55кВт 1500 об/мин------------------------------
ВДН №12.5 75кВт 1500 об/мин39 9004 4001 3401 7251 715
ВДН №12.5 90кВт 1500 об/мин39 9005 3001 3901 7701 750
ДН №12.5 30кВт 1000 об/мин26 6001 9501 1301 5151 460
ДН №12.5 55кВт 1500 об/мин------------------------------
ДН №12.5 75кВт 1500 об/мин39 9004 4001 3401 7251 715
ДН №12.5 90кВт 1500 об/мин------------------------------
ВДН №13 45кВт 1000 об/мин40 0002 2501 4001 7801 760
ВДН №13 132кВт 1500 об/мин60 0005 0001 6552 220------
ДН №13 30кВт 1000 об/мин40 0001 8001 2001 7101 520
ДН №13 110кВт 1500 об/мин60 0004 0001 5302 090------
ВДН №15 55кВт 750 об/мин37 5002 200------2 100*------
ВДН №15 75кВт 1000 об/мин50 0003 700------2 100*------
ВДН №15 315кВт 1500 об/мин78 0008 200------2 100*------
ДН №15 55кВт 750 об/мин37 5001 700------2 100*------
ДН №15 75кВт 1000 об/мин50 0003 000------2 100*------
ДН №15 250кВт 1500 об/мин78 0006 900------2 100*------
ВДН №17 90кВт 750 об/мин57 0002 650------2 320*------
ВДН №17 160кВт 1000 об/мин75 0003 800------2 320*------
ВДН №17 630кВт 1500 об/мин110 00010 900------2 320*------
ДН №17 55кВт 750 об/мин57 0002 200------2 320*------
ДН №17 160кВт 1000 об/мин75 0003 500------2 320*------
ДН №17 315кВт 1500 об/мин110 0008 600------2 320*------
ДН №17 400кВт 1500 об/мин110 0008 600------2 320*------
ВДН №19 160кВт 750 об/мин78 0003 300------3 150*------
ВДН №19 315кВт 1000 об/мин105 0005 850------3 150*------
ДН №19 110кВт 600 об/мин62 0001 700------3 150*------
ДН №19 132кВт 750 об/мин78 0002 700------3 150*------
ДН №19 200кВт 1000 об/мин105 0004 620------3 150*------
ДН №19 250кВт 1000 об/мин105 0004 620------3 150*------
ВДН №21 160кВт 750 об/мин105 0004 000------4 340*------
ВДН №21 200кВт 750 об/мин105 0004 000------4 340*------
ВДН №21 400кВт 1000 об/мин135 0007 200------4 340*------
ДН №21 90кВт 600 об/мин83 0002 100------4 340*------
ДН №21 160кВт 750 об/мин105 0003 300------4 340*------
ДН №21 315кВт 1000 об/мин135 0005 850------4 340*------
ДН №21 400кВт 1000 об/мин135 0005 850------4 340*------
ДН №22 315кВт 750 об/мин162 0003 200------5250*------
* - Масса без электродвигателя.
