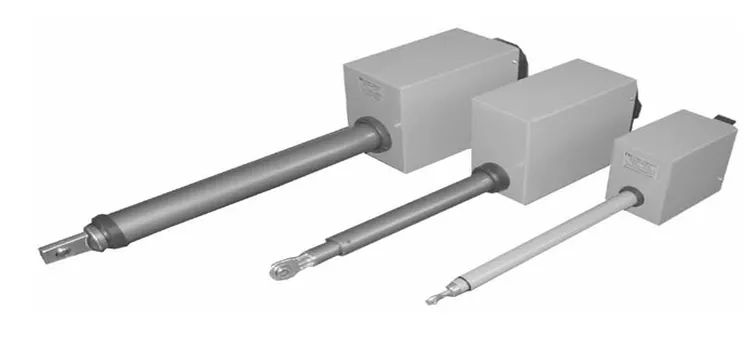

Механизм электрический прямоходный ПРОМА МЭП
Для перемещения объектов регулирования в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулирующих или управляющих устройств.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Назначение
Для перемещения объектов регулирования в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулирующих или управляющих устройств.
Особенности
- Обеспечивает поступательное перемещение объекта регулирования.
- Устанавливается непосредственно на объекте регулирования.
- Регулирование хода выдвижной тяги концевыми выключателями.
- Функционально заменяет МЭО-40, -100, -250, МЭОК и т.п.
Технические характеристики
Исполнения
| Обозначение механизма | Номинальная нагрузка (тяговое усилие) на выдвижной тяге, Н | Номинальное значение времени полного хода выдвижной тяги, при номинальной нагрузке, с | Номинальное значение полного хода выдвижной тяги, мм | Потребляемая мощность при номинальном питающем напряжении, не более ВВА |
|---|---|---|---|---|
| МЭП-м-800/30-220 | 800 | 30 | 220 | 60 |
| МЭП-м-800/55-220 * | 800 | 55 | 220 | 60 |
| МЭП-м-1600/30-300 | 1600 | 30 | 300 | 80 |
| МЭП-м-1600/60-300 * | 1600 | 60 | 300 | 80 |
| МЭП-м-1600/45-400 * | 1600 | 45 | 400 | 80 |
| МЭП-м-1600/90-400 | 1600 | 90 | 400 | 80 |
| МЭП-м-5000/60-530 | 5000 | 60 | 530 | 120 |
| 5000 | 110 | 530 | 120 |
Примечание: * - модели базовые.
Основные технические характеристики
| Режим работы механизма | повторно-кратковременный с частыми пусками, реверсивный. |
| Максимальная частота включений в 1 ч | 630 |
| Продолжительность включений, % от периодичности включений до | 25 |
| При реверсировании интервал времени между включением и выключением на обратное направление должен быть, мс, не менее | 50 |
| Рабочее положение механизма в пространстве | произвольное. |
| Электропитание механизма | 220 В, 50 Гц. |
| Датчик обратной связи | «токовый» 4-20мА |
| Управление | Контактное, при помощи двух реле |
| Ручное управление | 2 кнопки вперед-назад |
| Ток управляющей цепи, мА, не более | 20 |
| Степень защиты, (код IP) | IP50 |
| Температура окружающей среды, С | от -30 до +40 |
| Габаритные размеры, мм, не более МЭП-М-800 МЭП-М-1600 МЭП-М-5000 | 520х95х135 580х105х170 750х130х185 |
| Масса, кг, не более МЭП-М-800 МЭП-М-1600 МЭП-М-5000 | 4 6 12 |
