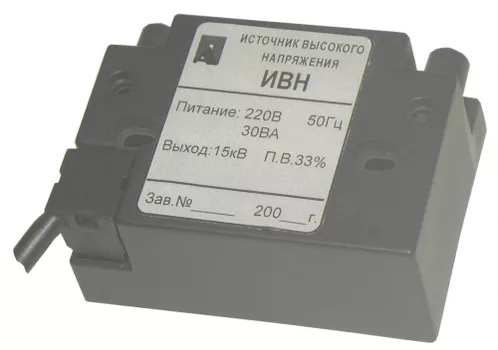

Источники высокого напряжения ПРОМА ИВН, ИВН-2К, ИВН-24

Предназначен для искрового розжига газовых запальных горелок и котельных агрегатов и служит для воспламенения топлива между электродом и корпусом установки.

Используются в схемах автоматического розжига котлов, блочных горелок, тепловентиляторов.

Конфигуратор Описание Технические характеристики

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Назначение

Используются в схемах автоматического розжига котлов, блочных горелок, тепловентиляторов.

Тип ИВН, ИВН-24 представляет собой модификацию с одним высоковольтным выходом.

Тип ИВН-24Т представляет собой модификацию с одним высоковольтным выходом. Для повышения электробезопасности и используется дополнительная защита в виде коробки.

Тип ИВН-2К, ИВН-24-2К представляет собой модификацию с двумя высоковольтными выходами.

Небольшой вес;
Малые габариты;
Отсутствие сетевых наводок;
Имеют модификацию на питание 24 вольта;
Используют электронную схему преобразования частоты с 50/60 Гц до 20кГц. Увеличение частоты дает возможность уменьшить магнитное поле в катушке высокого напряжения и передать то же количество энергии, что и в индукционных трансформаторах.

Рекомендуется для применения на запально-защитных устройствах длиной до 1000мм.

Технические характеристики

Основные технические характеристики

Тип	ИВН	ИВН-2К	ИВН-24	ИВН-24-2К	ИВН-24Т
Первичное напряжение, В/Гц	220 / 50		= 24
Выходное напряжение, кВ	15	2х7,5	15	2х6	15
Потребляемая мощность, ВА	30		60
Номинальный вторичный ток (в режиме короткого замыкания), мА	20		25
Относительная продолжительность включения (ПВ), %	33
Температура окружающей среды, °С	от -40 до +60		от -55 до +60
Длина поставляемого кабеля питания, м	0,75		1; 1,5; 2; 2,5		2
Степень защиты, (код IP)	IP54
Расстояние между электродами, мм	5		3-5
Масса, не более кг	0,5		1		1,5
