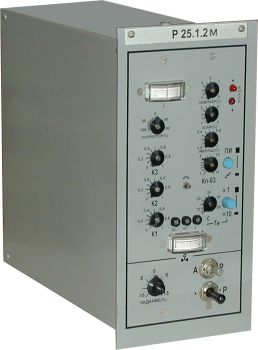

ПИ-регулятор ПРОМА Р25.1.2М
Для применения в схемах автоматического регулирования и управления теплотехническими процессами в котельных установках малой и средней мощности и других теплотехнических объектах.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Назначение
Для применения в схемах автоматического регулирования и управления теплотехническими процессами в котельных установках малой и средней мощности и других теплотехнических объектах.
Выходные бесконтактные ключи устройства коммутируют переменный (частотой 50Гц) и пульсирующий постоянный ток с амплитудным значением до 2А при действующем значении тока от 0,1 до 2,0А и действующем значении напряжения внешнего источника питания выходных цепей не более 250В.
Это позволяет управлять исполнительными механизмами (МЭО-100, МЭО-250) без промежуточных устройств (пускатели магнитные, реле, усилители, пускатели бесконтактные ПБР).
Прибор имеет дополнительные входы для подключения унифицированных электрических сигналов от 0 до 5мА, от 0 до 20мА, от 0 до 10В постоянного тока, предназначенные для ввода корректирующих воздействий.
Технические характеристики
Основные технические характеристики Р25, регулятор
| Выходные сигналы: - импульсы напряжения пульсирующего постоянного тока среднего значения, В - импульсы напряжения постоянного тока, В - изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока при дей-ствующем значении до 2А и действующем значении напряжения внешнего источника питания выходных цепей, В, до | 24 ±10 250 |
| Вид и номинальный диапазон изменения сигналов | Сигнал переменного тока (частотой 50Гц) от 0 до 0,5В, изменение взаимной индуктивности от 0 до 10 мГн |
| Вид и количество подключаемых измерительных преобразователей | От 1 до 3 дифференциально-трансформаторных из-мерительных преобразователей |
| Габаритные размеры блока, мм, не более | 120х240х285 |
| Масса блока, кг, не более | 4,4 |
| Степень защиты по ГОСТ 14254-96: для оболочек электрооборудования для задней стенки изделия | IP 30; IP 20 |
| Габаритные размеры устройства, мм, не более | 120х240х285 |
| Масса устройства, кг, не более | 3,0 |
