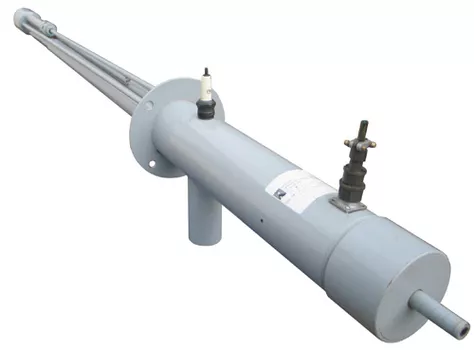

Запально-сигнализирующее устройство ПРОМА ЗСУ-ПИ-1/5
Для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах. Принцип работы основан на детонационном методе, при котором подготовленная газо-воздушная смесь поджигается искрой, и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ. Работает на котлах под наддувом и разрежением.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Назначение
Для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах. Принцип работы основан на детонационном методе, при котором подготовленная газо-воздушная смесь поджигается искрой, и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ. Работает на котлах под наддувом и разрежением.
Диаметр оголовка Ø 60 мм.
Особенности
- Контроль наличия собственного факела.
- Контроль наличия факела основной горелки. ЗСУ используется самостоятельно или включается в автоматику котла.
- Высокая надежность позволяет использовать для автоматического розжига.
- Обладает мощным устойчивым факелом, успешно работает на мощных горелках с вихревыми потоками.
- Отсутствие высоковольтных токопроводящих элементов в корпусе горелки, актуально для систем розжига, работающих на открытом воздухе, на запальниках длиной более 3-х метров.
Технические характеристики
| Присоединительные давления, кПа: - газа на входе в запальную горелку - воздуха на входе в запальную горелку | 3-100 0-10 |
| Тепловая мощность запальной горелки при работе на природном газе, не более кВт | 120 |
| Длина факела запальной горелки при отрегулированном режиме горения, не менее м | 0,8 |
| Максимально допустимая температура в зоне рабочего торца запальной горелки, °С | 600 |
| Допустимые колебания напряжения от источника высокого напряжения, В | от 6000 до 12000 |
| Габаритные размеры: - высота х ширина, не более мм - длина погружной части запальника - диаметр ствола (код YY) | 220 х 140 250,500÷5000 (шаг 500) без корпуса |
| Масса запальной горелки длиной, не более кг: - 250 - 500 ÷ - 5000 | 5 6 ÷ 40 |
