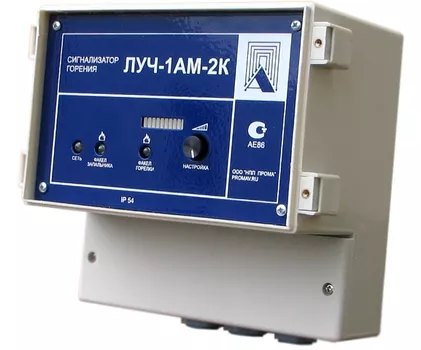

Сигнализаторы горения ПРОМА ЛУЧ-1АМ-2К

Для контроля наличия факела запальника и горелки, или основного факела в топках котлоагрегатов и используется в комплектах запально-защитных устройств (ЗЗУ) и запально-сигнализирующих устройств (ЗСУ) или в качестве самостоятельного прибора контроля горения факела технологических установок.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Назначение

Для контроля наличия факела запальника и горелки, или основного факела в топках котлоагрегатов и используется в комплектах запально-защитных устройств (ЗЗУ) и запально-сигнализирующих устройств (ЗСУ) или в качестве самостоятельного прибора контроля горения факела технологических установок.

Контроль факела осуществляется по двум независимым каналам:
  • 1 канал – контроль факела запальника ионизационным методом,
  • 2 канал – фотодатчиками типа ФД-02, ФД-03 и ФД-05ГМ переменная составляющая инфракрасного или ультрафиолетового спектра.

Технические характеристики


Длина линии датчик-сигнализатор, м не более200
Выходной сигналпереключающие контакты электромагнитного реле
Чувствительность на частоте F, мВ не хуже
- F = 10Гц
- F = 15Гц

1,5
2,0
Напряжение питания универсальное, В~ 220В, 50Гц
Допустимая нагрузка по коммутации внешних цепей, А0,01 - 2,0
Быстродействие сигнализатора, с не более2
Номинальная потребляемая мощность, ВА5
Степень защиты, (код IP)IP54
Габаритные размеры: длина х ширина х высота, мм178 х 121 х 165
Масса сигнализатора, кг0,6
Температура окружающей среды °Сот - 40 до +50
