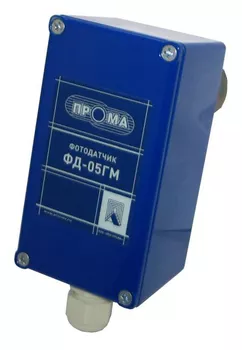

Фотодатчик двухканальный (УФ ИК) ПРОМА ФД-05ГМ

Для преобразования потока ультрафиолетового и инфракрасного спектра оптического излучения в электрический сигнал по двум независимым каналам.

Конфигуратор Описание Технические характеристики Документация

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Назначение

УФ фотодатчик в комплекте с сигнализатором горения ЛУЧ-1АМ или БРЗ-04М1-2К используется для селективного контроля факелов конструктивно совмещенных газовой горелки и паромазутной или мазутной форсунки многогорелочных котлов.

Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1; паро-мазутной форсунки - по каналу 2 фотодиодом DL1 в спектре инфракрасного и видимого излучения.
Селективный контроль обеспечивается для всех топок с односторонним расположением горелок - направление линии визирования параллельно оси горелки.

Технические характеристики

	Канал 1	Канал 2
Рабочий диапазон, спектр λ, нм	ультрафиолетовый, <310	видимый, 420-675
Время срабатывания, с - при появлении пламени - при погасании пламени	1 2
Потребляемая мощность, В А	<0,3
Напряжение питания, В	≈220 В, 50Гц
Длина линии связи с сигнализатором горения типа ЛУЧ-1АМ, м	<200
Температура окружающей среды, °С	от -30 до +60
Степень защиты по ГОСТ14254-80	IP54
Габаритные размеры (без фланца), мм	60х140х85
Масса, не более, кг	0,5
