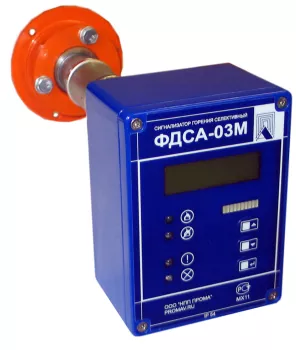

Устройство селективного контроля пламени ПРОМА ФДСА-03М

  • Для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения
  • Для контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Назначение
  • Для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения;
  • для контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит.
Устройство может выпускаться в следующих модификациях
  1. ФДСА-03М-01 – ультрафиолетовый и инфракрасный каналы (топливо: газ – мазут);
  2. ФДСА-03М-03 – два ультрафиолетовых канала, один из которых выносной
  3. ФДСА-03М-04 – инфракрасный и видимый каналы (топливо: мазут–уголь)
  4. ФДСА-03М-01-010 – для контроля наличия общего факела в топке котла (топливо: газ – мазут, газ – уголь)
  5. ФДСА-03М-04-010 – для контроля наличия общего факела в топке котла (топливо: уголь – мазут)
  6. ФДСА-03М-05– ультрафиолетовый и инфракрасный каналы, вариант с выносными фотодатчиками.

Прибор позволяет контролировать наличие факела в качестве топлива газа, угля, жидкого топлива, а также контролировать одновременно или по отдельности факел на двух видах топлива: газ-мазут, газ-уголь, мазут-уголь.

Основные функции:
  • Сигнализация погасания или потускнения факела;
  • Отображение интенсивности факела в % на цифровом индикаторе;
  • Предупредительная сигнализация о возможном погасании факела или засорении стекла;
  • Самоконтроль исправности фотодатчика и линий связи;
  • Выходной аналоговый сигнал с сигнализатора от 4 до 20мА;
  • Работа по интерфейсу RS-485 по протоколу MODBUS-RTU;
  • Возможность работы в 2х режимах: с учетом фонового излучения от других горелок и без него;
  • Питание 24В
Диапазон длин волн
УФ190-380 нм
Видимый420-670 нм
ИК400-1100 нм

Технические характеристики


Напряжение питания, Вот = 24 до =30
Выходные сигналы
1) релейный, четыре переключающихся реле с параметрами:
- напряжение внешних коммутируемых цепей, не более:
для цепей переменного тока, В220
Гц(50±1)
- для цепей постоянного тока, В 30
- максимально коммутируемый ток, А2
2) аналоговый, предельные значения аналогового сигнала, мА4 и 20
Потребляемый ток, не более А0,2
Время срабатывания, не более
- при появлении пламени, с
- при погасании пламени, с

1
2
Габариты прибора:
ширина х высота х глубина, мм

110х150х120
Температура окружающего воздуха, °С
- при использовании обдува прибора, °С
от- 25 до +65
от- 25 до +100
Степень защиты по ГОСТ 14254–96IP54
Климатическое исполнение по ГОСТ 15150-69УХЛ3.1
Масса, не более, кг2
