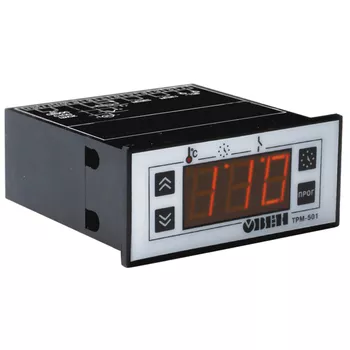

Реле-регулятор с таймером ОВЕН ТРМ501

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.

Конфигуратор


ТРМ501 регулятор с цифровым таймером 0

Модификации

ТРМ501

null руб с НДСНа складе

ТРМ501-Д

null руб с НДСНа складе

ТРМ501-С

7432.8 руб с НДСНа складе

ТРМ501

null руб с НДСНа складе

Описание


Назначение реле-регулятора ТРМ501

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.

Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.

Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ501

  • Измерение и регулирование температуры или другой физической величины
  • Универсальный вход для подключения первичных преобразователей широкого спектра
  • Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
  • Дистанционное управление запуском/остановкой

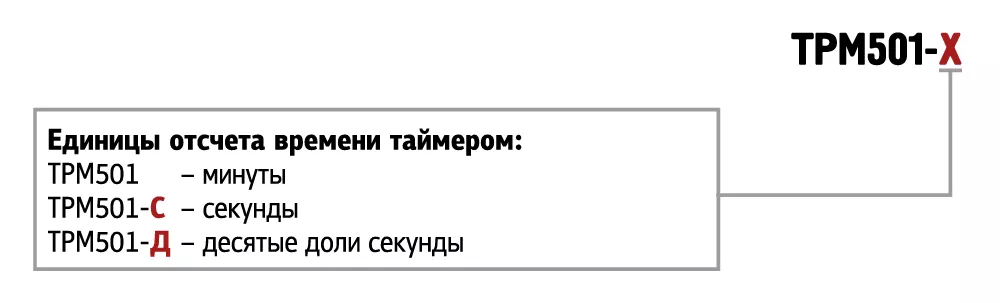

  • Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
  • Три режима работы регулятора и таймера
  • Дополнительное реле для сигнализации об аварийной ситуации
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания
  • Защита уставок регулятора и таймера от несанкционированных изменений

Технические характеристики


Питание

Напряжение питания

12 В (постоянного или переменного тока)

Допустимое отклонение напряжения питания

–10 ...+10 %

Максимально допустимый ток источника питания

250 мА

Входы

Время опроса входных каналов, не более

1 с

Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)

±0,5 %

Входное сопротивление прибора для унифицированного сигнала:

– тока 0...5 мА, 0...20 мА, 4...20 мА;

10 Ом ±0,5 %

– напряжения 0...100 мВ, 0...50 мВ.

не менее 100 кОм

Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")

0...0,8 В

Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")

2,4...30 В

Выходное сопротивление устройства внешнего управления таймером

не более 1 кОм

Выходы

Количество встроенных выходных э/м реле

2

Максимально допустимый ток, коммутируемый контактами э/м реле

8 А при 220 В 50 Гц и cos φ > 0,4

Таймер

Время работы таймера:

ТРМ501

0...999 мин

ТРМ501-C

0...999 с

ТРМ501-Д

0...99,9 с

Дискретность времени работы таймера:

ТРМ501

1 мин

ТРМ501-С

1 с

ТРМ501-Д

0,1 с

Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

щитовой Щ3, 76×34×70 мм, IP54

Характеристики измерительных датчиков

Код tin

Тип датчика

Диапазон измерений

Разрешающая способность

00

ТСМ 100М W100=1,426

–50...+200 °C

1 °C

01

TCM 50M W100=1,426

–50...+200 °C

1 °C

02

TCП 100П W100=1,385 (Pt100)

–99...+650 °C

1 °C

03

ТСП 100П W100=1,391

–99...+650 °C

1 °C

04

ТХК(L)

–99...+750 °C

1 °C

05

ТХА(K)

–99...+999 °C

1 °C

06

Напряжение 0…50 мВ

0...100 %

0,1 %

07

ТСП 50П W100=1,385

–99...+650 °C

1 °C

08

ТСП 50П W100=1,391

–99...+650 °C

1 °C

09

TCM 50M W100=1,428

–99...+200 °C

1 °C

10

Ток 4…20 мА

0...100 %

0,1 %

11

Ток 0…20 мА

0...100 %

0,1 %

12

Ток 0…5 мА

0...100 %

0,1 %

13

Напряжение 0…100 мВ

0...100 %

0,1 %

14

ТСМ 100М W100=1,428

–50...+200 °C

1 °C

15

ТСМ гр. 23

–50...+200 °C

1 °C

19

ТНН(N)

–99...+999 °C

1 °C

20

ТЖК(J)

–99...+900 °C

1 °C

Устройства, подключаемые к дополнительному (управляющему) входу

  • Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
  • Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
  • Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА
