Измеритель двухканальный ОВЕН 2ТРМ0

Измеритель 2ТРМ0 предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

От 5520 руб с НДС

Конфигуратор


Цены от 5520 RUB

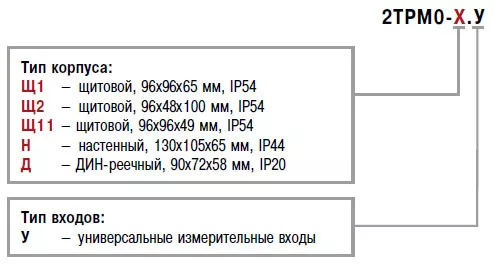

2ТРМ0 двухканальный измеритель с универсальным входом 0

Модификации

2ТРМ0-Д.У

null руб с НДСНа складе

2ТРМ0-Д.У

8757.6 руб с НДСПо запросу

2ТРМ0-Н.У

null руб с НДСНа складе

2ТРМ0-Щ1.У

null руб с НДСНа складе

2ТРМ0-Щ11.У

null руб с НДСНа складе

2ТРМ0-Щ2.У

null руб с НДСНа складе

2ТРМ0-Н.У

8757.6 руб с НДСПо запросу

2ТРМ0-Щ1.У2.RS

5520 руб с НДСНа складе

2ТРМ0-Щ1.У2

5280 руб с НДСНа складе

2ТРМ0-Щ5.У2

null руб с НДСНа складе

2ТРМ0-Щ2.У2.RS

5520 руб с НДСНа складе

2ТРМ0-Щ5.У2.RS

null руб с НДСНа складе

2ТРМ0-Д.У2

5280 руб с НДСНа складе

2ТРМ0-Щ2.У2

null руб с НДСНа складе

2ТРМ0-Д.У2.RS

5520 руб с НДС20 раб. дн

Описание


Главные преимущества 2ТРМ0

  • Улучшенная помехоустойчивость: 2ТРМ0 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
  • Повышенная надежность: наработка на отказ составляет 100 000 часов;
  • Повышенная точность измерений: погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
  • Межповерочный интервал – 3 года;
  • Гарантийный срок обслуживания 2ТРМ0 составляет 5 лет;
  • Улучшенные показатели климатического исполнения: допустимый диапазон рабочих температур от –20 до +50 °С;
  • Универсальные входы: прибор поддерживает все наиболее распространенные типы датчиков;
  • Расширенный диапазон напряжений питания: 90...245 В частотой 47...63 Гц;
  • Встроенный источник питания 24 В во всех модификациях нового 2ТРМ0 для питания активных датчиков или других низковольтных цепей АСУ

Основные функции измерителя двухканального ОВЕН 2ТРМ0

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
  • Вычисление разности двух измеряемых величин (ΔТ = Т1 – Т2);
  • Индикация текущих значений измеренных величин Т1,Т2 или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе;
  • Импульсный источник питания 90...245 В 47...63 Гц;
  • Встроенный источник питания 24 В для активных датчиков во всех модификациях прибора;
  • Программирование кнопками на лицевой панели прибора;
  • Сохранение настроек при отключении питания;
  • Защита настроек от несанкционированных изменений;

Особенности 2ТРМ0 в корпусе Щ11

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ0 для измерения высокодинамичных видов сигналов, например, давления;
  2. Съемный клеммник. Существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
  3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375 В (номинал 24В);
  4. Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ0-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

Назначение измерителя 2ТРМ0

Измеритель 2ТРМ0 предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Технические характеристики


Универсальные входы

Количество универсальных входов

2

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса одного входа:

– для термопреобразователей сопротивления

не более 0,8 с

– для других датчиков

не более 0,4 с

Предел основной приведенной погрешности измерения:

– для термоэлектрическихпреобразователей

±0,5 %

– для других датчиков

±0,25 %

Характеристики измерительных датчиков

Код b1-0
(b2-0)

Тип датчика

Диапазон

измерений

Разрешающая

способность*

01

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

09

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

07

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

08

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

00

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

14

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

02

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

03

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

29

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

30

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

31

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

32

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

33

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

34

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

35

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

36

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

37

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

38

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

39

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

15

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

04

термопара ТХК (L)

–200…+800 °С

0,1 °С

20

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

19

термопара ТНН (N)

–200…+1300 °С

0,1 °С

05

термопара ТХА (K)

–200…+1360 °С

0,1 °С

17

термопара ТПП (S)

–50…+1750 °C

0,1 °С

18

термопара ТПП (R)

–50…+1750 °C

0,1 °С

16

термопара ТПР (В)

+200…+1800 °C

0,1 °С

21

термопара ТВР (А-1)

0…+2500 °С

0,1 °С

22

термопара ТВР (А-2)

0…+1800 °C

0,1 °С

23

термопара ТВР (А-3)

0…+1800 °C

0,1 °С

24

термопара ТМК (Т)

–200…+400 °C

0,1 °С

12

ток 0…5 мА

0…100 %

0,1 %

11

ток 0…20 мA

0…100 %

0,1 %

10

ток 4…20 мА

0…100 %

0,1 %

06

напряжение –50…+50 мВ

0…100 %

0,1 %

13

напряжение 0…1 В

0…100 %

0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
