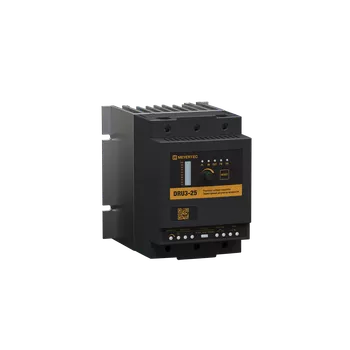

Трехфазные регуляторы мощности MEYERTEC DRU3

Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.

От 25980 руб с НДС

Конфигуратор


Цены от 25980 RUB

Модификации

DRU3-200

63840 руб с НДСНа складе

DRU3-100

39360 руб с НДСНа складе

DRU3-150

60540 руб с НДСНа складе

DRU3-40

28380 руб с НДСНа складе

DRU3-125

49500 руб с НДСНа складе

DRU3-75

37260 руб с НДСНа складе

DRU3-25

25980 руб с НДСНа складе

Описание


Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.

Преимущества

  • Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
  • Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
  • Ручное управление по месту или автоматическое управление нагрузкой от аналогового сигнала: 4…20 мА, 0…5 В, 0…10 В.
  • Быстродействующий предохранитель в каждой фазе регулятора мощности обеспечивает защиту от коротких замыканий.

Рекомендации к применению

Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.

Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.

Применение регулятора мощности MEYERTEC DRU3 в управлении температурой печи нагрева

Применение регулятора мощности MEYERTEC DRU3

Технические характеристики


Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открытия тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

Фазовый метод управления

Фазовый метод управления, используемый в регуляторах мощности DRU3

У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке. Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.

Зависимость выходного напряжения

Зависимость выходного напряжения от сигнала управления в регуляторах мощности MEYERTEC DRU3 (1 – для исполнений до 100 А, 2 – для исполнений 125…200 А)

Технические характеристики

Параметр

Значение

Питание

Диапазон напряжения питания от трехфазной сети переменного тока

200…440 В (номинальное значение – 400 В)

Частота питающего напряжения

47…63 Гц

Аналоговый вход

Тип входа

0…20 мА, 4…20 мА

0…5 В, 0…10 В, 1…5 В, 2…10 В

Основная приведенная погрешность, не более

1 %



Номинальное значение входного сопротивления

  • не менее 10 кОм (диапазон 0…10 В)

  • не менее 30 кОм (диапазон 0…5 В)

  • не более 300 Ом (диапазон 0…20 мА)

Гальваническая изоляция от сети

1500 В

Дискретный вход

Тип входа

Логический

Назначение

Аварийный стоп

Гальваническая изоляция от сети

1500 В

Дискретный выход

Тип выхода

«Сухой контакт»

Тип контактов:

DRU3-25/40/75/100

Нормально-замкнутый

DRU3-125/150/200

Перекидной

Тип нагрузки

Резистивная

Максимальный коммутируемый ток

1 А

Максимальное коммутируемое напряжение

~125 В, =30 В

Гальваническая изоляция от сети

1500 В

Силовой выход

Тип силовых ключей

Тиристоры

Номинальный выходной ток

16…125 А (зависит от модификации)

Максимальный выходной ток (до 120 с)

25…200 А

Схемы включения нагрузки

«Звезда без нейтрали», «треугольник»

Регулируемый параметр

Мощность

Способ регулировки выходного напряжения

Фазовый

Корпус

Тип корпуса

Для крепления на стену

Степень защиты корпуса по ГОСТ 14254:

- DRU3-25/40/75/100

IP20

- DRU3-125/150/200

IP00

Охлаждение:

- DRU3-25

естественное

- остальные модификации

принудительное (есть встроенный вентилятор)

Масса устройства (брутто/нетто):

- DRU3-25/40

2,20/2,35 кг

- DRU3-75/100

2,75/2,96 кг

- DRU3-125/150/200

6,10/6,97 кг

Общее

Средний срок службы

8 лет

Гарантийный срок

12 месяцев
